Spin-Dependent Regulation of The Electronic and Magnetic Properties of Poly(3-Alkylthiophene) Oligomers and Their Composites with Aromatic Nanoadditives

Full Text

ИСПОЛЬЗОВАННЫЕ АББРЕВИАТУРЫ / ABBREVIATIONS USED

поли(3-алкилтиофен)/poly(3-alkylthiophene) (P3AT)

поли(3-гидротиофен)/poly(3-hydrothiophene) (P3HyT)

поли(3-метилтиофен)/poly(3-methylthiophene) (P3MeT)

поли(3-этилтиофен)/poly(3-ethylthiophene) (P3EtT)

поли(3-бутилтиофен) /poly(3-buthylthiophene) (P3BuT)

поли(3-гексилтиофен) /poly(3-hexylthiophene) (P3HxT)

поли(3-октилтиофен) /poly(3-octylthiophene) (P3OcT),

поли(3-децилтиофен) /poly(3-decylthiophene) (P3DeT)

поли(3-додецилтиофен) /poly(3-dodecylthiophene) (P3DoT)

полиацены/polyacenes (РА)

полициклические углеводороды (РН)

теория функционала плотности/density functional theory (DFT)

электронный парамагнитный резонанс (ЭПР)

квази-одномерный (Q1D)

квази-двумерный (Q2D)

наивысшая занятая молекулярная орбиталь (HOMO)

наинизшая свободная молекулярная орбиталь (LUMO)

олигоХмер - олигомер из Х мономеров

сверхтонкое взаимодействие/hyperfine coupling (HFC)

ВВЕДЕНИЕ

Органические полимерные полупроводники широко используются для создания на их основе преобразователей энергии, химических сенсоров, полевых транзисторов, других молекулярных устройств [1, 2]. В качестве активных матриц донорно-акцепторных комплексов обычно применяются различные региорегулярные поли(3-алкилтиофены) (P3AT) с разными боковыми заместителями, другие сопряженные полимеры [3], в то время как фуллереновые [4] и бесфуллереновые [5] соединения являются противоионами. Взаимодействие комплексов, например с фотонами света, приводит к возбуждению в них экситонов. При распаде этих квазичастиц происходит отрыв электрона с полимерной цепи и образование на ней локального топологического искажения, полярона, размером несколько мономеров, несущего элементарный заряд и полуцелый спин, ориентированный либо по направлению (+1/2), либо против направления (‒1/2) внешнего магнитного поля. При этом ароматическая форма полимера сменяется хиноидной. Такой конформационный переход сопровождается, в частности, уменьшением диэдрального/торсионного угла с последующим структурированием ближайших макромолекул с аналогичными носителями заряда. Сверхтонкое взаимодействие спинов поляронов со своим микроокружением в таком композите увеличивается, за счет чего происходит увеличение размерности и скорости межмолекулярной спиновой динамики. Спиновая природа носителей заряда предопределяет специфичность большинства процессов, протекающих в полимерных донорно-акцепторных соединениях, от их спинового состояния, межспинового взаимодействия и положения во внешнем магнитном поле. Это предоставляет возможность регулировать ширину запрещенной зоны и, таким образом, управлять тепловым переносом инициированного заряда из валентной зоны в зону проводимости композита простым изменением его спинового состояния, например под действием света.

Все процессы, происходящие в полимерных системах, зависят от их морфологии, а также структуры и донорно-акцепторных свойств их ингредиентов. Они могут регулироваться, в частности, спин-фотонным и/или обменным спин-спиновым воздействием на их электронные и спиновые параметры. Поскольку эти процессы осуществляются с участием спиновых носителей заряда, широкое применение для их исследования нашел прямой метод электронного парамагнитного резонанса (ЭПР) [6, 7].

Проведенные ранее исследования [8, 9] показали, что введение малых Q2D ароматических молекул в полимерные донорно-акцепторные композиты существенно улучшают их функциональные свойства. Было установлено, что такие добавки играют роль точек кристаллизации полимерной матрицы композитов, которая увеличивает структурированность их матрицы и тем самым стабильность инициированных в них спиновых носителей заряда. В настоящей работе рассмотрены результаты исследования влияния структурных параметров олигомеров P3AT с различными боковыми алкильными заместителями, а также обменного спин-спинового взаимодействия со своим микроокружением на анизотропные параметры спинового гамильтониана поляронных носителей заряда. Продемонстрирована возможность управления спиновым состоянием и электронными свойствами изученных олигомеров их модификацией полициклическими ароматическими углеводородами.

МЕТОДИЧЕСКИЙ РАЗДЕЛ

Соединения, использованные в работе

В работе исследовались олигомеры поли(3-алкилтиофенов) (P3AT, см. рис. 1) с различными алкильными заместителями A ≡ R = C_mH_2m+1, поли(3-гидротиофен) (P3HyT, m = 0), поли(3-метилтиофен) (P3MeT, m = 1), поли(3-этилтиофен) (P3EtT, m = 2), поли(3-бутилтиофен) (P3BuT, m = 4), поли(3-гексилтиофен) (P3HxT, m = 6), поли(3-октилтиофен) (P3OcT, m = 8), поли(3-децилтиофен) (P3DeT, m = 10) и поли(3-додецилтиофен) (P3DoT, m = 12), числом мономеров n, ароматической и хиноидной конформацией, в отсутствии и присутствии поляронов со спином S = 1/2 и положительным элементарным зарядом +e соответственно. С целью анализа влияния полициклических ароматических углеводородов (PAH) на электронные и спиновые свойства олигомеров P3HyT и P3MeT были использованы квази-одномерные (Q1D) полиацены (РА) бензол (n = 1), нафталин (n = 2), антрацен (n = 3) (РА), тетрацен (n = 4), пентацен (n = 5), гексацен (n = 6), гептацен (n = 7), октацен (n = 8), нонацен (n = 9) и декацен (n = 10), а также квази-двумерные (Q2D) полиароматические углеводороды (PH). Указанные соединения также приведены на рис. 1 без атомов водорода.

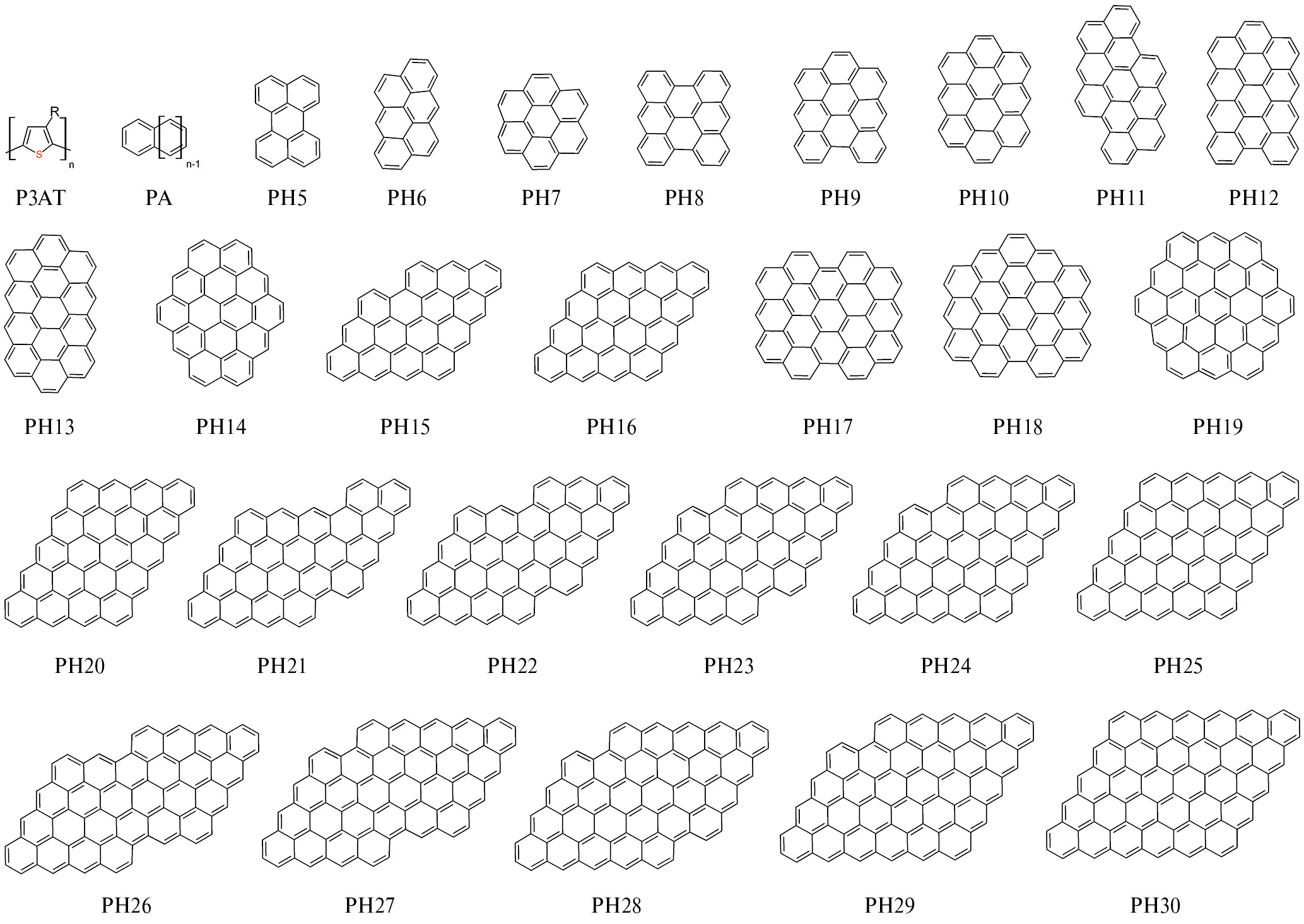

Рис. 1. Олигомеры поли(3-алкилтиофенов) (P3AT), поли(3-гидротиофена) (1, P3HyT, m = 0), поли(3-метилтиофена) (2, P3MeT, m = 1), поли(3-этилтиофена) (3, P3EtT, m = 2), поли(3-бутилтиофена) (4, P3BuT, m = 4), поли(3-гексилтиофена) (5, P3HxT, m = 6), поли(3-октилтиофена) (6, P3OcT, m = 8), поли(3-децилтиофена) (7, P3DeT, m = 10) и поли(3-додецилтиофена) (8, P3DoT, m = 12), а также квази-одномерные (Q1D) полиацены (РА) и квази-двумерные (Q2D) графеноподобные полициклические ароматические углеводороды (РН) с разным числом фенильных колец, использованные в настоящей работе

ТФП/DFT расчет олигомеров поли(3-алкилтиофенов)

Энергетические уровни граничных высшей занятой (HOMO) и низшей свободной (LUMO) молекулярных орбиталей, E_HOMO и E_LUMO соответственно, а также ширины запрещенных зон, E_g = E_LUMO ‒ E_HOMO вышеуказанных олигомеров P3AT, их композитов с ароматическими добавками PA и PH были рассчитаны в приближении теории функционала плотности (DFT) в среде программного пакета Orca (version 5.0.4) [10] с функционалом B3LYP. Структурная геометрия исследованных молекулярных систем были предварительно оптимизированы посредством программного интерфейса параллельной передачи данных (MPI) всем ядрам используемого компьютерного процессора. Населенность электронных спинов и плотность заряда в исследуемых соединениях были рассчитаны в приближении формализма Малликена/Mulliken [11]. Анизотропные и усредненные константы сверхтонкого спин-спинового взаимодействия (HFC) и Ланде/Landé g-фактора были определены с использованием модуля EPRNMR с базисным набором EPRII для ядер от ¹H до ¹²C, а также дополнительным базисным набором TZVPP для ядер ³²S. Для проверки влияния типа базисного набора на рассчитанные параметры ЭПР были выполнены дополнительные одноточечные расчеты с использованием базового набора def2-TZVPP для всех атомов использованных соединений. Они показали незначительные различия в вычислении всех магнитно-резонансных параметров исследованных систем, как и в случае других полимерных донорно-акцепторных композитов [12]. Поэтому все приведенные в настоящей работе расчетные параметры были получены с базисными наборами EPRII и TZVPP с учетом всех возможных молекулярных конформеров и атомов их боковых заместителей. Поскольку существенного влияния типа базисного набора на оптимизируемые геометрию и магнитно-резонансные параметры обнаружено не было, все дальнейшие расчеты также проводились в предположении вакуума. Необходимо отметить, что для некоторых систем регистрировались необычные изменения компонент их спинового гамильтониана (см. ниже). В этом случае проводились многократные соответствующие вычисления для установления однозначного вывода. Визуализация зонных структур и орбитальных конфигураций выполнена с использованием программы Avogadro v.1.2.0 [13].

ТФП/DFT расчет спектров ЭПР спиновых носителей заряда в олигомерах поли(3-алкилтиофенов)

Константы сверхтонкого взаимодействия и главные значения g-тензора спиновых носителей заряда исследуемых олигомеров, DFT-рассчитанные в среде программного пакета Orca, были затем использованы с целью численного моделирования и визуализации их спектров ЭПР высокого разрешения D-диапазона (ν_e = ω_e/2π = 140 ГГц, B₀ = 4996 мТл) с использованием программного пакета EasySpin v.5.2.35 [14]. При моделировании учитывалось дополнительное анизотропное полезависимое уширение спектров за счет неразрешенного сверхтонкого расщепления (B-strain) уровня энергии спинов поляронов и распределения параметров спинового гамильтониана (g-strain). Оба уширения характеризуются Гауссовым распределением. Рассчитанные спектры ЭПР сравнивались с таковыми, полученными ранее экспериментально в миллиметровых диапазонах длин волн ЭПР.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Расчет молекулярной и зонной структуры олигомеров поли(3-алкилтиофенов)

На вкладке рис. 2 представлены хиноидные участки полимерных цепей P3AT с расположенными на них положительно и отрицательно заряженными поляронами, возникающими в полимерном донорно-акцепторном композите, например под действием его облучения фотонами света. Образование таких спиновых носителей заряда сопровождается появлением в запрещенной зоне композита шириной E_g⁰ соответствующих энергетических подуровней под его наинизшей незанятой молекулярной орбиталью (LUMO) на расстоянии Е₁ и над его наивысшей занятой молекулярной орбиталью (HOMO) на расстоянии Е₂, показанных на рис. 2. Параметры E_g⁰, E₁ и E₂, рассчитанные для P3HyT в рамках приближения Хартри–Фока/Hartree–Foek, составили 2.20, 0.71 и 0.61 эВ соответственно [15]. Расстояние между подуровнями поляронов возрастает с увеличением напряженности внешнего магнитного поля B₀ с коэффициентом/крутизной/тангенсом 1.175 × 10^-7 эВ/мТл [16].

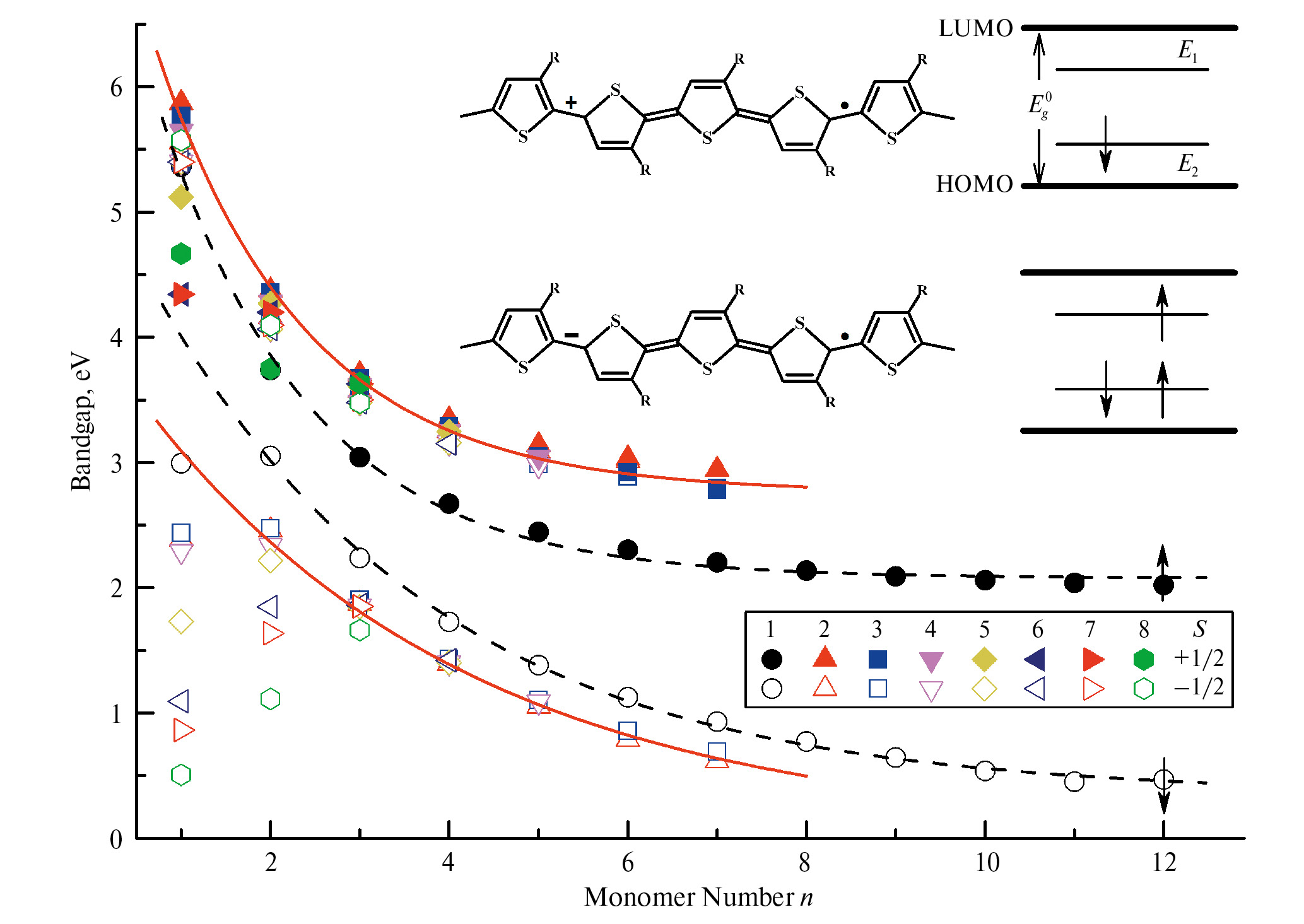

Рис. 2. Зависимость ширины запрещенной зоны E_g = E_HOMO – E_LUMO олигомеров P3HyT (1), P3MeT (2), P3EtT (3), P3BuT (4), P3HxT (5), P3OcT (6), P3DeT (7) и P3DoT (8) с разным числом мономеров n и длиной алкильных заместителей m, оптимизированных в рамках формализма/теории функционала плотности (DFT), в приближении Малликена/Mulliken в среде пакета Orca согласно процедуре, описанной в Методическом разделе. В верхней части приведены схематические структуры положительно и отрицательно заряженных поляронов на цепях P3AT с их соответствующими энергетическими подуровнями в запрещенной зоне олигомера. Линиями показаны зависимости, рассчитанные из уравнения (1) при (сверху вниз) a₀ = 2.761 эВ, b = 5.447 эВ, c = 1.669, a₀ = 2.078 эВ, b = 5.886 эВ, c = 1.671, a₀ = 0.347 эВ, b = 5.029 эВ, c = 3.153, и a₀ = 0.050 эВ, b = 4.003 эВ, c = 3.650 соответственно

Энергетические параметры HOMO, LUMO, E_g, рассчитанные для нейтральных и окисленных олигомеров P3AT с разным числом мономеров n при обеих возможных ориентациях спина поляронов во внешнем магнитном поле, приведены в табл. 1. Ширина запрещенной зоны E_g, определенная для этих соединений, приведена на рис. 2 в зависимости от числа их мономеров n. Из приведенных на рисунке данных можно сделать вполне ожидаемое заключение о существенной зависимости величины E_g от числа n изученных соединений, а также от ориентации инициированного в них полярона во внешнем магнитном поле. Полученные зависимости в первом приближении могут быть описаны простым экспоненциальным законом

Таблица 1. Параметры HOMO, LUMO и E_g (все в эВ), рассчитанные для нейтральных и окисленных олигомеров поли(3-алкилтиофенов) с разным числом мономеров n, рассчитанные в среде пакета Orca согласно процедуре, описанной в Методическом разделе

^aНейтральный полимер с ароматической конформацией, ^bполимер с центральным поляроном с хиноидной конформацией, зарядом +e и спином S = +1/2, ^cполимер с центральным поляроном с хиноидной конформацией, зарядом +1 и спином S = −1/2.

$a=a_0+b\times exp(-n/c)$, (1)

где a₀ − значение искомого параметра при бесконечной длине полимера, т.е. в пределе n → ∞, b и c – коэффициенты. Из приведенного рисунка следует, что верхняя и нижняя зависимости E_g(n) олигомера P3HyT следуют закону (1) с a₀ = 2.078 эВ, b = 5.886 эВ, c = 1.671 и a₀ = 0.347 эВ, b = 5.029 эВ, c = 3.153 соответственно. Показанные сплошными линиями верхняя и нижняя зависимости, рассчитанные из уравнения (1) с a₀ = 2.761 эВ, b = 5.447 эВ, c = 1.669 и a₀ = 0.050 эВ, b = 4.003 эВ, c = 3.650, также хорошо описывают усредненные данные, полученные для остальных P3AT при обеих ориентациях их спинов. Величины a₀, полученные для изученных P3AT, лежат вблизи таковых, рассчитанных для P3HyT (2.20 эВ) [15] и полученных экспериментально для региорегулярных P3HxT (1.90−2.07 эВ) [17−19], P3OcT (1.92 эВ) и P3DeT (1.93 эВ) [18].

Таким образом, анализ полученных данных показывает, что повышение степени полимеризации приводит к экспоненциальному сужению запрещенной зоны сопряженных полимеров. Однако замещение атомов водорода в третьей позиции алкильными цепочками приводит к обратному эффекту. Это может предоставить возможность реализовать контроль и управление процессами переноса заряда в полимерных молекулярных устройствах.

Распределение спиновой и зарядовой плотностей в олигомерах поли(3-алкилтиофенов)

Расчеты показали, что образование подвижного полярона на цепи P3HyT с хиноидной конформацией приводит не только к уменьшению ширины запрещенной зоны полимера, но и к уменьшению диэдрального/торсионного угла S−C=C−S между мономерами, а также угла −C−S−C− каждого мономера. Такие структурные изменения улучшают электронные параметры полимера и молекулярных устройств на его основе. ной матрицы. Ранее [16] было обнаружено равномерное распределение спиновой и зарядовой плотностей на всех составляющих атомах в пределах полярона указанного соединения. Замена атомов водорода в 3-м положении P3AT на углеводородные группы существенно изменяет свойства полимерного олигомера. Наиболее наглядно это демонстрирует анализ изменений локальных спиновых и электронных свойств при переходе от P3HyT олиго12мера к P3MeT.

Электронная плотность и спиновая популяция на каждом атоме водорода, серы и углерода олиго12мера P3MeT, расположенных вдоль его главной молекулярной х-оси, продемонстрированы на рис. 3, на котором каждая точка относится к соответствующим атомам водорода, серы и углерода, составляющих указанные соединения. Для сравнения там же пунктирными линиями показаны соответствующие параметры, полученные для атомов серы олиго12мера P3HyT. Как и в случае P3HyT, представленные данные свидетельствуют о равномерном распределении заряда на большинстве атомов P3MeT. Характер такого распределения также свидетельствует о наличии в центральной части олигомера полярона с характерной протяженностью около семи мономеров. Этот параметр близок к таковому, полученному экспериментально при исследовании этого полимера методом ЭПР [20] и двойного электронно-ядерного резонанса (ДЭЯР) [21].

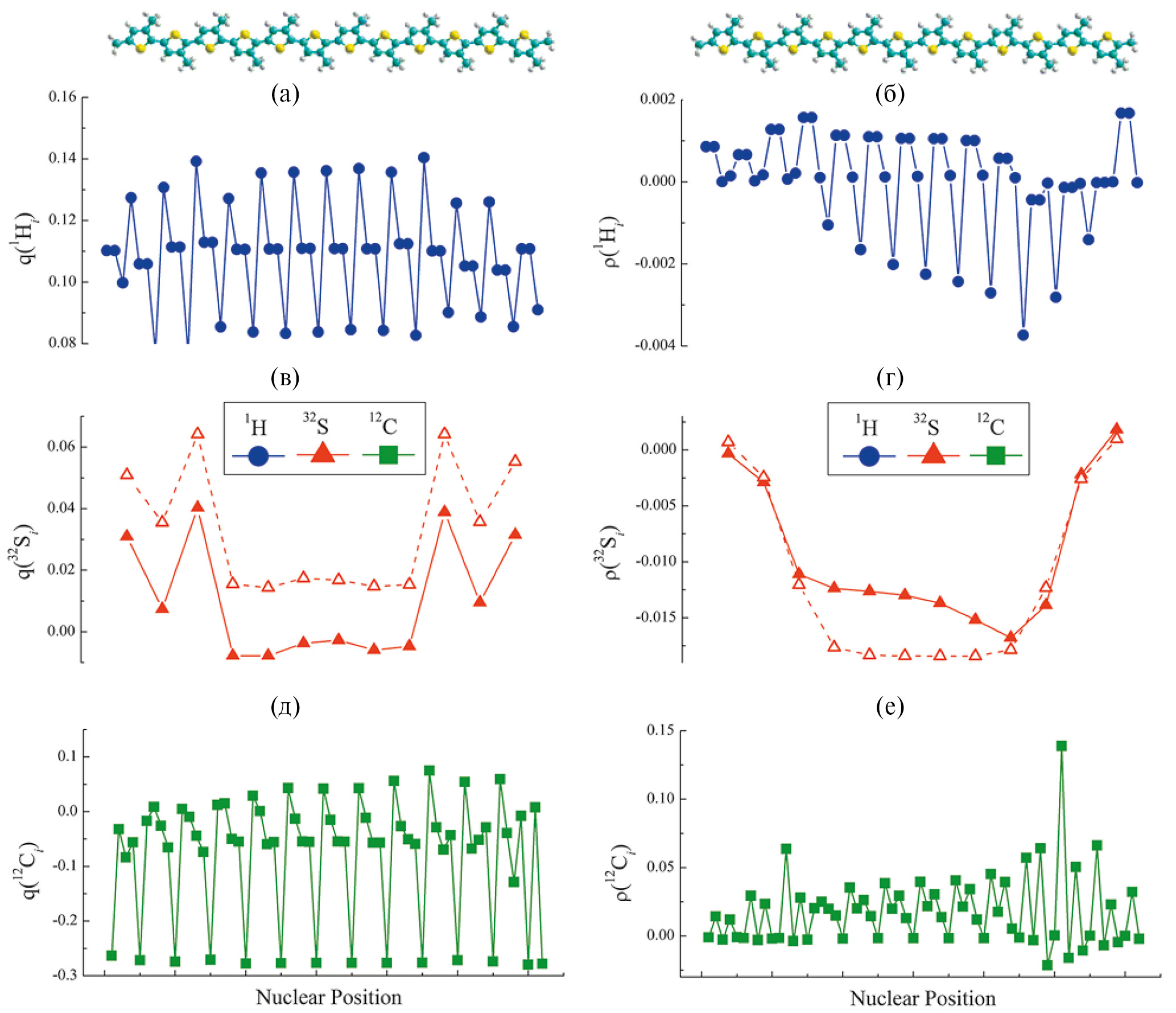

Рис. 3. Относительное изменение зарядовой (a, в, д) и спиновой (б, г, е) плотностей на ядрах водорода ¹H (окружности), серы ³²S (треугольники) и углерода ¹²C (квадраты), расположенных вдоль главной х-оси в пределах полярона окисленного олиго12мера поли(3-метилтиофена) (схематически приведенного сверху), оптимизированного в рамках формализма/теории функционала плотности, рассчитанные по методу Малликена в среде программы Orca по процедуре, описанной в Методическом разделе. Для сравнения на (в, г) открытыми треугольниками приведены соответствующие параметры, ранее рассчитанные для атомов серы олиго12мера P3HyT [16]

С другой стороны, из анализа представленных на рис. 3 данных можно сделать заключение о неравномерном распределении спиновой плотности на всех ядрах полярона. Анализ более простой зависимости этого параметра на ядрах ³²S, изображенной на рис. 3г, показал, что она состоит по крайней мере из двух вкладов: широкого, соответствующего, по-видимому, подвижным поляронам, а также узкой Гауссовой линии менее подвижных поляронов. Существование второго типа носителей можно объяснить, например, локальным пиннингом части топологических искажений вследствие специфичности их образования, релаксации и взаимосвязи со своим пластичным микроокружением, аналогично тому, как это реализуется в некоторых других сопряженных соединениях пониженной размерности [22]. Это может служить причиной перераспределения эффективной спиновой плотности вдоль главной молекулярной х-оси полярона. Необходимо отметить, что существование такого эффекта в P3MeT олиго12мере было многократно перепроверено в настоящей работе. Его точная интерпретация возможна при дальнейшем исследовании такого полимера с перебором всех его боковых заместителей с использованием соответствующего оборудования. Тем не менее полученные в настоящей работе данные свидетельствуют о возможной применимости предложенной процедуры для проведения точного контроля на атомарном уровне структурных, конформационных, электронных и спиновых параметров различных систем на основе органических сопряженных полимеров.

ТФП/DFT расчет параметров спинового гамильтониана олигомеров поли(3-алкилтиофенов)

Спиновое состояние и взаимодействие поляронов со своим микроокружением в полимерных донорно-акцепторных системах описываются основными параметрами спинового гамильтониана, константой сверхтонкого взаимодействия (HFC), а также g-фактором Ланде/Landé. В табл. 2 представлены главные значения тензоров сверхтонкого взаимодействия спинов поляронов с атомами ¹H, А и фактора Ланде взаимодействия спинов поляронов с внешним магнитным полем, g, а также их усредненные/изотропные значения, A_iso и g_iso соответственно, рассчитанные для спиновых носителей заряда в изученных окисленных олигомерах поли(3-алкилтиофенов). Анализ приведенных данных может свидетельствовать о зависимости обоих тензоров спинового гамильтониана олигомеров от их структуры боковых алкильных заместителей и степени полимеризации n. На рис. 4 представлены зависимости параметров A_iso и g_iso изученных олигомеров от числа n их мономерных единиц. Приведенные зависимости также могут быть аппроксимированы уравнением (1). Действительно, представленные на рисунке параметры, рассчитанные для поляронов олигомера P3HyT, изменяются по указанному экспоненциальному закону с a₀ = 0.471 MHz, b = 83.62 MHz, c = 1.17 и a₀ = 2.00162, b = 8.71×10^-4, c = 5.31 соответственно, в то время как те же параметры остальных P3AT следуют уравнению (1) с усредненными коэффициентами a₀ = 1.873 MHz, b = 81.31 MHz, c = 0.976 и a₀ = 2.00189, b = 6.41×10^-4, c = 2.79 соответственно (рис. 4). Это является свидетельством усиления HFC и увеличения магнитного момента поляронов вследствие замены протонов P3AT в третьем положении соответствующими алкильными заместителями.

Таблица 2. Главные значения тензоров сверхтонкого взаимодействия атомов ¹H, А_i (в МГц), g-фактора Ланде взаимодействия спинов поляронов с внешним магнитным полем, а также их усредненные/изотропные значения, A_iso и g_iso соответственно, рассчитанные для окисленных олигомеров поли(3-алкилтиофенов) с разным числом мономеров n в среде пакета Orca согласно процедуре, описанной в Методическом разделе

* Главные значения A- и g-тензоров могут не совпадать.

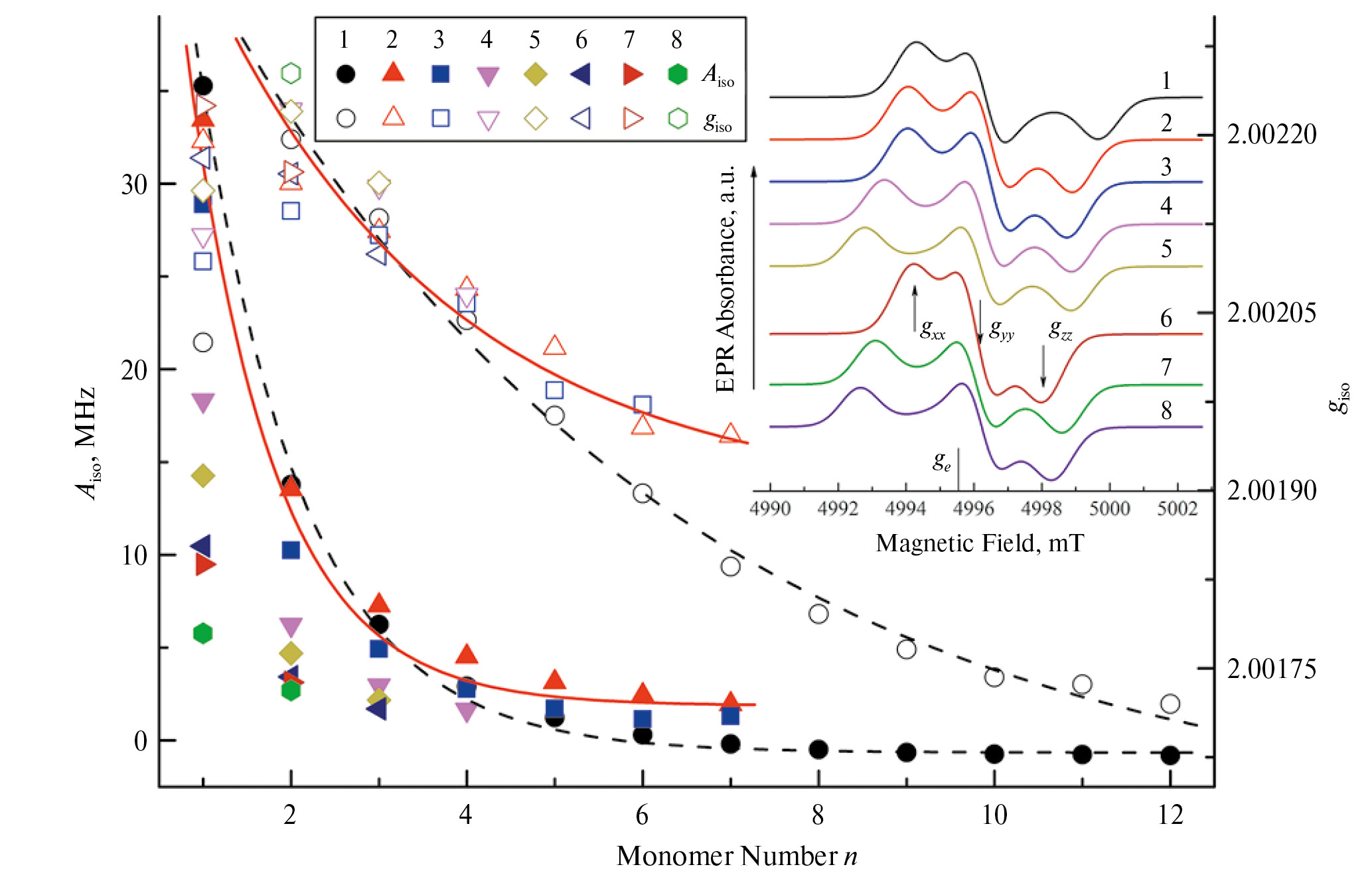

Рис. 4. Зависимость изотропных константы спин-спинового сверхтонкого взаимодействия, A_iso, и g-фактора, g_iso, поляронных носителей заряда, инициированных на цепях олигомеров P3HyT (1), P3MeT (2), P3EtT (3), P3BuT (4), P3HxT (5), P3OcT (6), P3DeT (7) и P3DoT (8) от числа их мономерных единиц n и длины m их алкильных заместителей, оптимизированных и рассчитанных в среде программного пакета Orca согласно процедуре, описанной в Методическом разделе. Во вставке представлены спектры ЭПР D-диапазона поляронов, рассчитанные с использованием программы EasySpin и констант A_iso и g_iso указанных олигомеров, собранных в табл. 2. Верхней и нижней сплошными линиями показаны зависимости, рассчитанные из уравнения (1) с a₀ = 2.00162, b = 8.71 · 10^-4, c = 5.31 и a₀ = 0.471 MHz, b = 83.62 MHz, c = 1.17 соответственно, а пунктирными верхней и нижней линиями показаны зависимости, рассчитанные из того же уравнения с a₀ = 2.00189, b = 6.41×10^-4, c = 2.79 и a₀ = 1.873 MHz, b = 81.31 MHz, c = 0.976 соответственно

Анизотропные константы HFC и g-фактор, полученные для изученных олигомеров P3AT в пределе n → ∞, были затем использованы при вычислении их спектров ЭПР высокого разрешения D-диапазона (ν_e = 140 ГГц, B₀= 4996 мТл) этих соединений с использованием программного пакета EasySpin. При этом учитывалась разная природа уширения спектров этих соединений. Как известно, уширение спектров может возникать за счет различных динамических и статических эффектов, возникающих вследствие ориентационного беспорядка и/или неразрешенного HFC. Такие эффекты инициируются структурными изменениями микроокружения поляронов, инициированных в неупорядоченной системе, и поэтому зависят от ориентации полярона относительно внешнего магнитного поля. Поэтому при расчете спектров ЭПР изученных соединений были использованы соответствующие тензоры A и g, характеризующееся т.н. B- и g-уширениями (B- and g-strains). Например, при вычислении ЭПР спектра хиноидного конформера олиго12мерного P3HyT были использованы матрицы [0.270 1.178 1.524] МГц и [0.0005 0.0004 0.0005] соответственно. Спектры ЭПР, рассчитанные для некоторых олигомеров Р3АТ с использованием данных, обобщенных в табл. 2, также представлены на вкладке рис. 4. Из приведенного рисунка следует монотонное уменьшение обоих параметров A_iso и g_iso изученных олигомеров при увеличении длины их боковых алкильных заместителей m и числа мономеров n. Однако такая монотонность не прослеживается в изменении формы спектров ЭПР этих соединений. Такое расхождение может быть результатом разной конформации их мономеров и, таким образом, разной конфигурации и/или плотности спинового облака их носителей заряда, происходящих в случае усиления межмолекулярного взаимодействия в реальных полимерах и их композитах. Рассчитанные магнитно-резонансные параметры отличаются от таковых, рассчитанных и полученных экспериментально для графена [23], тем не менее они оказались близки к определенным экспериментально для исходных и модифицированных P3AT [12, 18, 24−27].

Расчет структурных и магнитных свойств олигомеров поли(3-алкилтиофенов), модифицированных молекулами полициклических ароматических углеводородов

Предварительные исследования показали [8, 9], что добавки малых молекул с π-сопряженной структурой существенно улучшают структурные и электронно-динамические свойства полимерных композитов. Оказалось, что такие добавки играют роль точек роста кристаллической фазы полимерной матрицы композитов, что уменьшает количество инициированных в ней спиновых ловушек и вероятность рекомбинации спиновых носителей заряда. Ниже приведены результаты исследования возможности использования дополнительного контроля такими параметрами изученных олигомеров при использовании более протяженных Q1D полиаценов и Q2D графено-подобных полиароматических углеводородов.

В табл. 3 представлены основные энергетические параметры, HOMO, LUMO, и E_g, рассчитанные для композитов олиго7меров P3HyT и P3MeT с полициклическими ароматическими добавками PA и PH с разным числом бензольных колец n (см. рис. 1) при обеих ориентациях спина инициированного в них полярона относительно внешнего магнитного поля. Аналогичные параметры нейтральных добавок приведены в табл. 4. На рис. 4a в качестве примера показано изменение ширины запрещенной зоны композита P3HyT в зависимости от числа n обоих полициклических добавок. Из приведенных данных видно, что величина E_g олигомера ожидаемо монотонно уменьшается в случае его комплекса с РА при незначительном числе (2−3) его сопряженных колец. Ранее аналогичный эффект был зарегистрирован экспериментально при исследовании фотовольтаических комплексов на основе P3DoT [8, 9] и других сопряженных полимеров [28]. Поэтому вполне логично можно было бы ожидать дальнейшее монотонное уменьшение энергии E_g в пределе n → ∞. Однако это оказалось не так. Было обнаружено, что величина E_g композитов обоих олиго7меров, содержащих добавки PA и PH, изменяется переменчивым образом при n > 3 и обоих ориентациях спина полярона относительно направления внешнего магнитного поля. Необходимо отметить более выраженное проявление такого эффекта при использовании P3HyT в качестве матрицы композита и PH в качестве Q2D нанодобавки. Анализируя полученные данные, представленные на рис. 5a, можно заметить наличие специфической периодичности изменения функции E_g(n) c “периодом”, близким к Δn ≈ 4. Указанный “эффект” несколько снижается в комплексах с олигомером P3MeT в качестве матрицы. Незначительная девиация экстремумов указанной зависимости может быть вызвана разбросом ориентаций плоскостей полимерных цепей и добавок, а также структурной молекулярной асимметрией молекул PH. Можно предпринять попытку поиска возможной взаимосвязи структурных, электронных и спиновых параметров исследуемых комплексов. На рис. 5б приведены изменения спиновой плотности на атомах серы, ρ(³²S_c) − ρ(³²S_c⁰), этого же комплекса при варьировании числа сопряженных колец n полициклических ароматических добавок PA и PH. Выбор этого параметра для такого анализа обусловлен большей простотой его дальнейшей интерпретации из-за наименьшего взаимодействия атомов серы со своим микроокружением. Действительно, если бы спин полярона взаимодействовал с ядром серы, аналогично тому, как это реализуется, например, в бензо-1,2,3-тритиольных катион-радикалах, то g-фактор соответствующего соединения оказался бы равным g_s = 2.0144−2.0197 [29], что существенно выше аналогичного параметра спиновых носителей заряда исследованных олигомеров и других органических соединений. Анализ изменения спиновой плотности на атомах серы композита также обнаружил ее нетривиальную зависимость от размера обоих нанодобавок. Композит также характеризуется приблизительно эквидистантными экстремумами зависимостей параметра ρ(³²S_c) от величины n с расстоянием между ними Δn ≈ 4. Однако “экстремумы” указанной зависимости не совпадают с таковыми E_g(n). На рис. 5в приведены зависимости ширины запрещенной зоны нанодобавок PA и PH. Как известно, у Q2D графена априори отсутствует запрещенная зона, то есть E_g = 0 при n → ∞. Однако между валентной зоной и зоной проводимости некоторых графено-подобных Q2D пленок ограниченного размера может образовываться запрещенная зона шириной, типичной для диэлектриков и широкозонных полупроводников. Например, величина E_g оксида графена в зависимости от глубины модификации может изменяться в пределах 1.7−2.7 эВ [30]. Кроме того, этот параметр может становиться отличным от нуля при изменении Q2D образца до конфигурации “кресло”. Экстраполяция этого параметра PA дает E_g = 0.53 эВ при n → ∞ (см. рис. 5в), то есть конфигурация принимает промежуточное значение. Интересным оказался факт изменения E_g(n) изолированных молекул PH с периодичностью около 4 фенильных колец, возможно, вследствие их Q2D-структурной вырожденности, проявление которой не было отмечено в случае Q1D молекул PA. Отметим, что в настоящей работе проявление описанных необычных эффектов было подтверждено несколькими повторными расчетами.

Таблица 3. Параметры HOMO, LUMO и E_g (все в эВ), рассчитанные для исходных олиго7меров поли(3-гидротиофена) и поли(3-метилтиофена) (Init), а также модифицированных добавками (Adds) π-сопряженных полиаценов (PAn) и полициклических ароматических углеводородов (PHn) с разным числом бензольных колец n, рассчитанные в среде пакета Orca согласно процедуре, описанной в Методическом разделе

Таблица 4. Основные и усредненные/изотропные значения тензоров спин-спинового сверхтонкого взаимодействия A (все в МГц) и g-тензоров, рассчитанные для некоторых исходных олиго7меров поли(3-гидротиофена) (P3HyT) и поли(3-метилтиофена) (P3MeT), а также их комплексов (Complex) с полиаценами (PAn) с использованием пакета программ Orca по методике, описанной в Методическом разделе

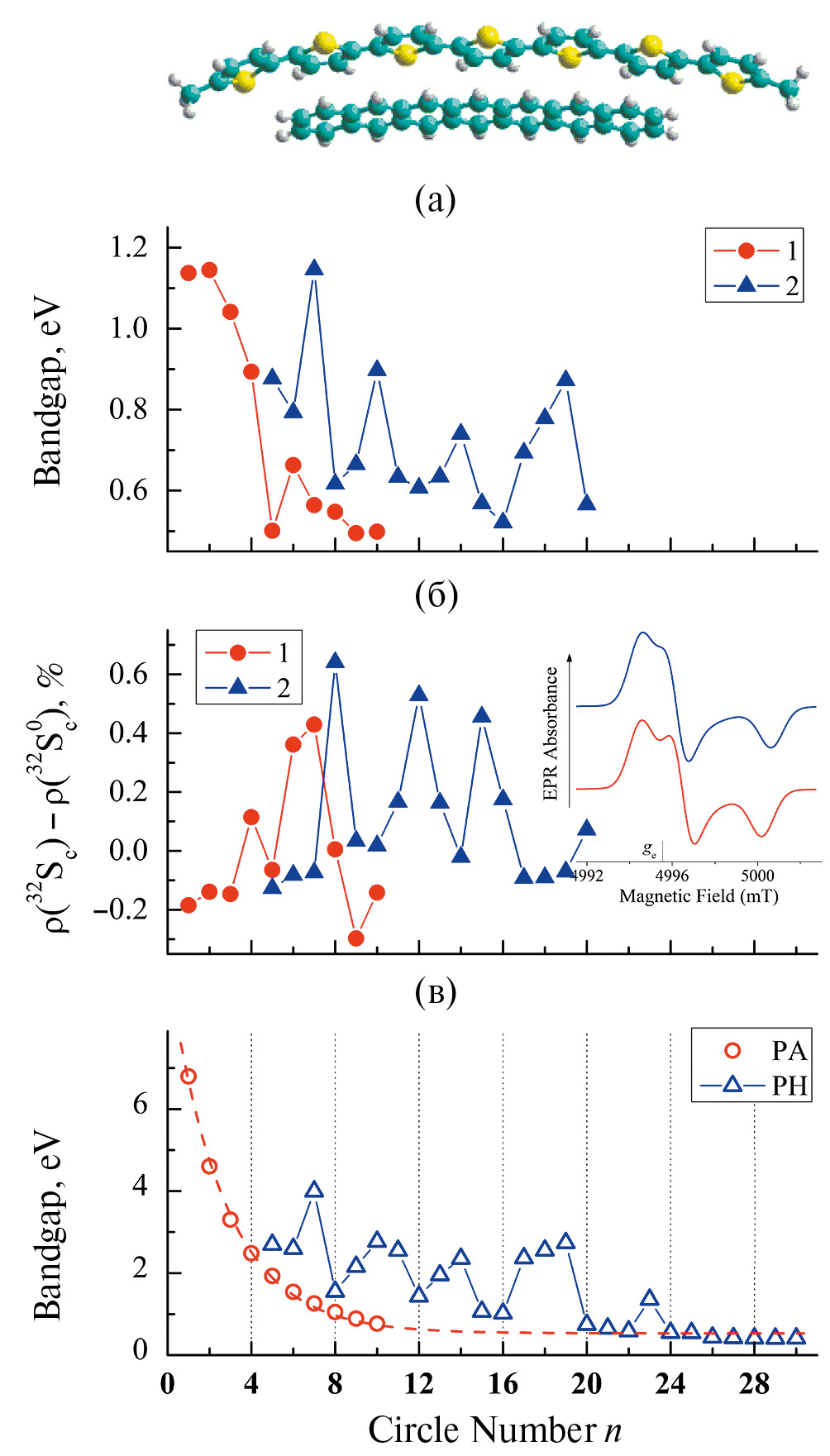

Рис. 5. (a) Изменение ширины запрещенной зоны комплекса олиго7мера P3HyT:PA (1) и P3HyT:PH (2) в зависимости от числа фенильных колец n; (б) спиновая плотность на ядрах серы ³²S в пределах протяженного полярона композитов P3HyT:PA (1) и P3HyT:PH (2) как функция n. На вкладке верхней и нижней линиями показаны спектры ЭПР D-диапазона комплексов P3HyT:PA1 и P3MeT:PA1 соответственно, рассчитанные с использованием данных табл. 4; (в) ширина запрещенной зоны ароматических Q1D РА и Q2D РН молекул в зависимости от числа их фенильных колец n. Пунктирной линией показана зависимость, рассчитанная из уравнения (1) с a₀ = 0.532 эВ, b = 8.968 эВ и c = 2.647. В верхней части в качестве примера изображен структурно-оптимизированный комплекс P3HyT:PA7

Из анализа рис. 5 можно сделать ряд важных заключений. Во-первых, низкоразмерные ароматические добавки действительно влияют конфигурацию спиновой плотности центральных поляронов, и такое взаимодействие наиболее существенное в композитах на основе P3HyT. Указанный эффект объясняется экранированием π-взаимодействия молекулярных добавок с цепочками других олигомеров, боковые алкильные заместители которых играют роль ингибитора межмолекулярного взаимодействия. Во-вторых, как и в случае ширины запрещенной зоны, для изученных композитов также характерно специфическое “периодическое” изменение спиновой плотности ρ(³²S_c) при варьировании числа фенильных колец n. Сопоставление данных, приведенных на рис. 5, позволяет сделать третий, главный вывод о скоррелированном изменении ширин запрещенных зон полимерных композитов и Q2D нанодобавок, а также об их антибатном поведении с параметром ρ(³²S_c) полимерных композитов. Этот факт должен явно свидетельствовать о структурных и электронных перестроениях, инициированных в олигомерах такими нанодобавками с периодической молекулярной π-сопряженной структурой. Такая особенность может быть использована, например, при разработке молекулярных спинтронных линейных (при малых значениях n) и селективных (при n ≥ 4) сенсоров и фильтров со спин-зависимой внешней регулировкой электронных параметров.

В табл. 4 приведены главные значения A- и g-тензоров, а также их изотропные значения A_iso, и g_iso, вычисленные для некоторых композитов, которые были использованы для расчета соответствующих спектров ЭПР в среде программного пакета EasySpin. На вкладке рис. 5б в качестве примера приведены спектры ЭПР D-диапазона композитов P3HyT:PA1 и P3MeT:PA1, рассчитанные с использованием полученных для них магнитно-резонансных параметров.

ЗАКЛЮЧЕНИЕ

В настоящей работе произведен расчет энергетических и спиновых параметров олигомеров P3AT с разными структурой, конформацией и спиновым состоянием полимерных цепей, а также их комплексов с различными ароматическими Q1D и Q2D полициклическими углеводородами. Полученные результаты позволили обнаружить экспоненциальное сужение запрещенной зоны олигомеров при увеличении степени полимеризации. Однако замещение атомов водорода в третьей позиции мономеров P3AT алкильными цепочками приводит к противоположному результату. Раздельно рассчитаны зарядовые и спиновые плотности на каждом атоме изученных олигомеров и их композитов. Идентифицирована локализация части спиновых топологических искажений вследствие специфичности их образования, релаксации и взаимодействия со своим микроокружением. Это позволило предположить сосуществование подвижных и захваченных поляронов в P3AT. Обнаружена взаимосвязь электронных и спиновых свойств композитов олигомеров с полиароматическими π-добавками с молекулярным строением последних. Показано, что взаимодействие Q1D-полимерных цепей с Q1D и Q2D нанодобавками инициирует молекулярную самоупорядоченность композита. Это позволяет контролировать его морфологию и тем самым его электронные и спиновые свойства. Обнаружено дискретное изменение указанных параметров при варьировании числа колец ароматических Q2D-добавок. Получены полные наборы анизотропных параметров спиновых гамильтонианов изученных олигомеров и их композитов при разных степенях их полимеризации, а также структурах их боковых алкильных заместителей и ароматических нанодобавок. Рассчитаны спектры ЭПР высокого разрешения этих соединений.

Предложенные в работе методы и подходы настройки структурных и электронных параметров могут стать ключевыми при исследовании широкого круга полимерных донорно-акцепторных соединений и построения на их основе различных высокопроизводительных наноэлектронных устройств со спин-зависимыми электронными параметрами на графеновых подложках.

ИСТОЧНИК ФИНАНСИРОВАНИЯ

Работа выполнена в рамках Государственного задания, номер Госрегистрации № АААА-А19-119032690060-9 / FFSG-2024-0010.
