New Measuring and Data Transmission Equipment for Operational Oceanography at the Gelendgik Black Sea Test Site of Institute of Oceanology of the RAS

Мұқаба

Дәйексөз келтіру

Толық мәтін

Ашық рұқсат Ашық рұқсат
Рұқсат жабық Рұқсат берілді
Рұқсат жабық Тек жазылушылар үшін

Аннотация

The design and principles of operation of the bottom multi-modem station MDS-II, located in the coastal zone (depth of location — 25 m) of the northeastern part of the Black Sea at the Gelendzhik Test Site of IO RAS are described. The station is connected to the coastal center by means of a bottom fiber-optic cable, through which power is supplied to the station, and online transmission of measurement data takes place. The station is an underwater server to which one can connect a measuring device and get a real-time access to it, as well as remotely control on its operation. The design of an automatic stationary station for vertical sounding (SSVS) of water column, which is also used at the Gelendzhik Test Site, is also described. This station is installed close to the MDS-II multi-modem station and is connected to one of its modems. The station consists of a bottom electric winch installed on the seabed and a floating module (probe) on a cable line wound around the winch drum. When the command ʺsoundingʺ is given, the cable unwinds and the floating module, equipped with temperature and pressure sensors, floats and measures the water temperature profile from the bottom layer to the sea surface. Then the cable is winding on a drum, and the floating module returns to the bottom layer. A prototype of a new SSVS is being developed, which will allow sounding of the water layer with a thickness of up to 100 m. It will be equipped with a multi-parameter probe that makes joint measurements of hydrophysical and bio-optical parameters.

Негізгі сөздер

Толық мәтін

Рұқсат жабық

Авторлар туралы

V. Baranov

Shirshov Institute of Oceanology, Russian Academy of Sciences

Хат алмасуға жауапты Автор.
Email: baranovwlad@mail.ru
Ресей, Moscow

A. Zatsepin

Shirshov Institute of Oceanology, Russian Academy of Sciences

Email: zatsepin@ocean.ru
Ресей, Moscow

S. Kuklev

Shirshov Institute of Oceanology, Russian Academy of Sciences

Email: baranovwlad@mail.ru
Ресей, Moscow

V. Ocherednik

Shirshov Institute of Oceanology, Russian Academy of Sciences

Email: baranovwlad@mail.ru
Ресей, Moscow

V. Mashura

Shirshov Institute of Oceanology, Russian Academy of Sciences

Email: baranovwlad@mail.ru
Ресей, Moscow

Әдебиет тізімі

  1. Арашкевич Е.Г., Луппова Н.Е., Никишина А.Б. и др. Судовой экологический мониторинг в шельфовой зоне Черного моря: оценка современного состояния пелагической экосистемы (2005–2014гг.) // Океанология. 2015. Т. 55. № 6. C. 964–970.
  2. Баранов В.И., Зацепин А.Г., Куклев С.Б. и др. Многофункциональная система онлайн мониторинга подводной обстановки // XV Всероссийская научно-техническая конференция «Современные методы и средства океанологических исследований» (МСОИ-2017). Материалы конференции. Т. 2. Москва, 2017. С. 287–289.
  3. Баранов В.И., Зацепин А.Г., Куклев С.Б. и др. Многофункциональная кабельная система онлайн-мониторинга на полигоне «Геленджик» // Всероссийская научная конференция «Моря России: Год науки и технологий в РФ — Десятилетие наук об океане ООН». Тезисы докладов. Севастополь, 2021. С. 214–215.
  4. Баранов В.И., Очередник В.В., Зацепин А.Г. и др. Первые результаты использования автоматической стационарной станции вертикального зондирования водной среды на Полигоне «Геленджик» – перспективного средства прибрежной оперативной океанографии // Океанология. 2020. Т. 60. № 1. С. 138–145.
  5. Занин В.Ю., Маевский А.М., Кожемякин И.В. Использование морской робототехники в задачах оперативной океанографии: отечественный и зарубежный опыт // Информационно-управляющие морские системы. 2020. Т. 17. № 1. С. 94–102.
  6. Зацепин А.Г., Корж А.О., Кременецкий В.В. и др. Изучение гидрофизических процессов на шельфе и верхней части континентального склона Черного моря с использованием традиционных и новых методов измерений // Океанология. 2008. Т. 48. № 4. C. 510–519.
  7. Зацепин А.Г., Островский А.Г., Кременецкий В.В. и др. Подспутниковый полигон для изучения гидрофизических процессов в шельфово-склоновой зоне Черного моря // Известия РАН. ФАО. 2014. № 1. С. 16–29.
  8. Зацепин А.Г., Пиотух В.Б., Корж А.О. и др. Изменчивость поля течений в прибрежной зоне Черного моря по измерениям донной станции ADCP // Океанология. 2012. Т. 52. № 5. С. 629–642.
  9. Коваленко В.В., Родионов А.А., Ванкевич Р.Е. Методические основы построения систем оперативной океанографии в приложении к задачам подводного наблюдения // Фундаментальная и прикладная гидрофизика. 2021. Т. 14. № 3. С. 4–20.
  10. Куклев С.Б., Зацепин А.Г., Пака В.Т. и др. Опыт одновременных измерений параметров течения и гидрологической структуры вод с борта движущегося судна // Океанология. 2021. Т. 61. № 1. С. 147–155.
  11. Островский А.Г., Зацепин А.Г., Кочетов О.Ю. и др. Автономный привязной профилирующий аппарат «Винчи»: испытания и доработка // Современные методы и средства океанологических исследований (МСОИ-2021). Материалы XVII Всероссийской научно-технической конференции. Том 2. Москва, ИО РАН. 2021. C. 84–88.
  12. Островский А.Г., Зацепин А.Г., Соловьев В.А. и др. Автономный мобильный аппаратно-программный комплекс вертикального зондирования морской среды на заякоренной буйковой станции // Океанология. 2013. Т. 53. № 2. C. 259–268.
  13. Островский А.Г., Швоев Д.А. Подводный лебедочный зонд // Пат. РФ № 2642677. — Заявл. 31.01.2017. Опубл. 25.01.2018. — Бюл. № 3.
  14. Очередник В.В., Баранов В.В., Зацепин А.Г., Куклев С.Б. Термокосы ЮО ИО РАН: конструкция, методика и результаты метрологического исследования датчиков // Океанология. 2018. Т. 58. № 5. С. 719–730.
  15. Очередник В.В., Зацепин А.Г., Куклев С.Б. и др. Примеры подходов к исследованию температурной изменчивости вод шельфа Черного моря при помощи кластера термокос // Океанология. 2020. Т. 60. № 2. С. 173–185.
  16. Федоров К.Н., Гинзбург А.И. Приповерхностный слой океана. Л.: Гидрометеоиздат, 1988. 303 с.
  17. Ostrovskii A.G., Kochetov O.Y., Kremenetskiy V.V. et al. Automated tethered profiler for hydrophysical and bio-optical measurements in the Black Sea carbon observational site // J. Mar. Sci. Eng. 2022, 10, 322–339. https://doi.org/10.3390/jmse10030322
  18. Ostrovskii A.G., Zatsepin A.G. Short-term hydrophysical and biological variability over the north-eastern Black Sea continental slope as inferred from multiparametric tethered profiler surveys // Ocean Dynamics. 2011. V. 61. P. 797–806.

Қосымша файлдар

Қосымша файлдар
Әрекет
1. JATS XML
Жүктеу

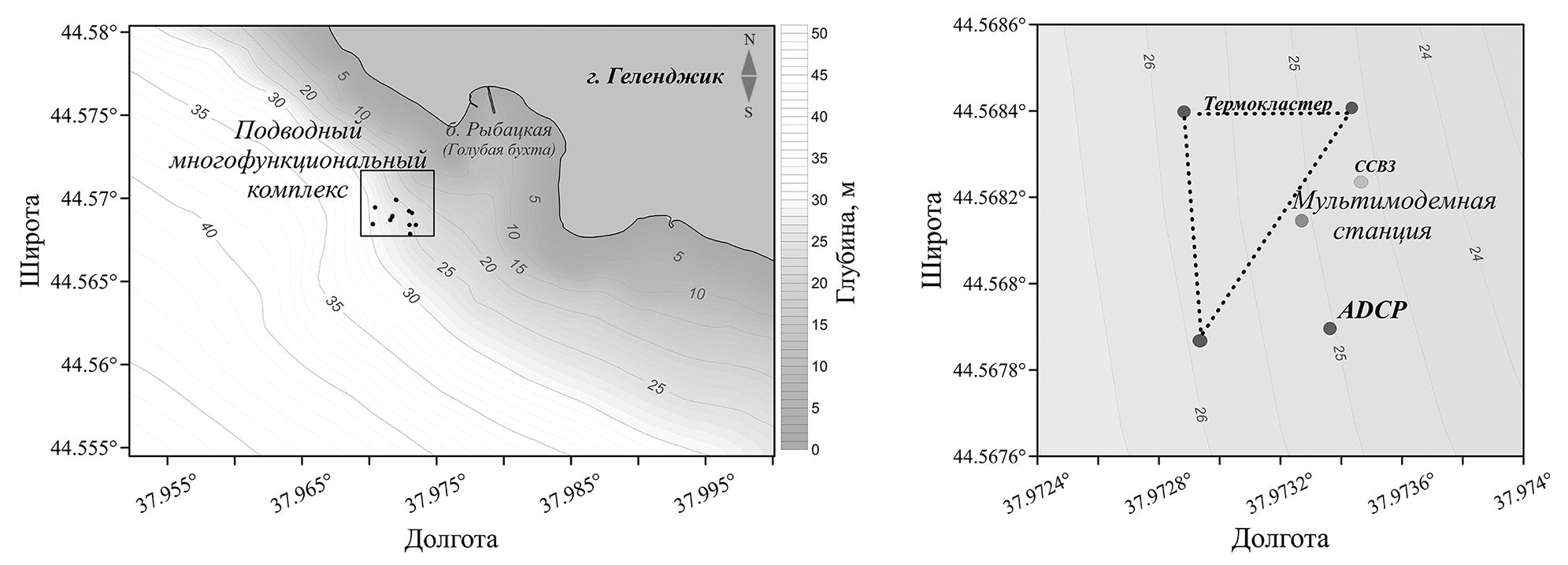

2. Fig. 1. Schematic diagram of the underwater multifunctional complex designed to measure vertical distributions of physical and bio-optical parameters from the bottom layer to the sea surface with online data transmission to the coastal center

Жүктеу (186KB)
Метадеректер

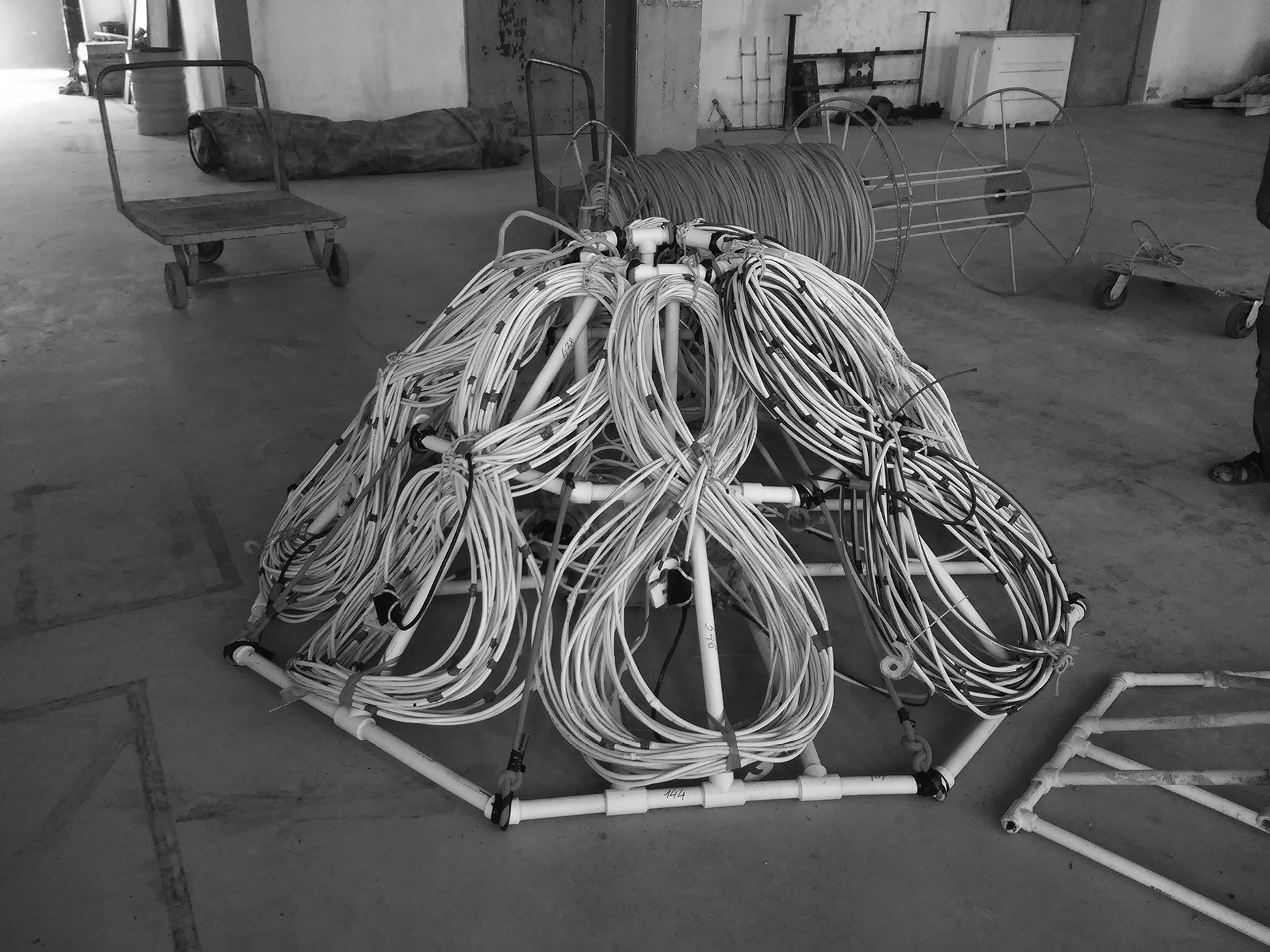

3. Fig. 2. Multimodem station MDS-II, ready for installation on the bottom

Жүктеу (556KB)
Метадеректер

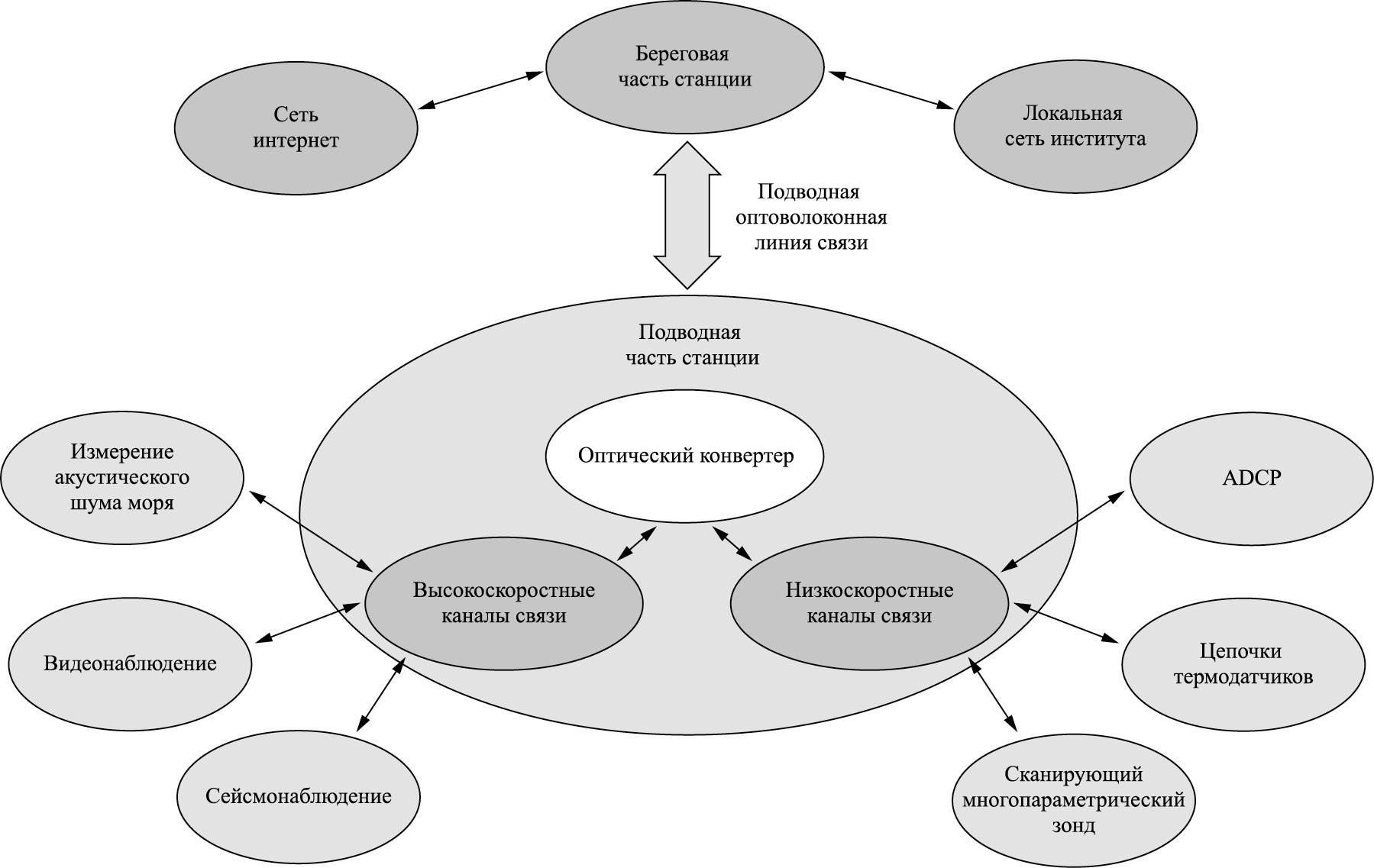

4. Fig. 3. Functional scheme of the bottom multimodem station MDS-II and approximate composition of devices to be connected to it

Жүктеу (208KB)
Метадеректер

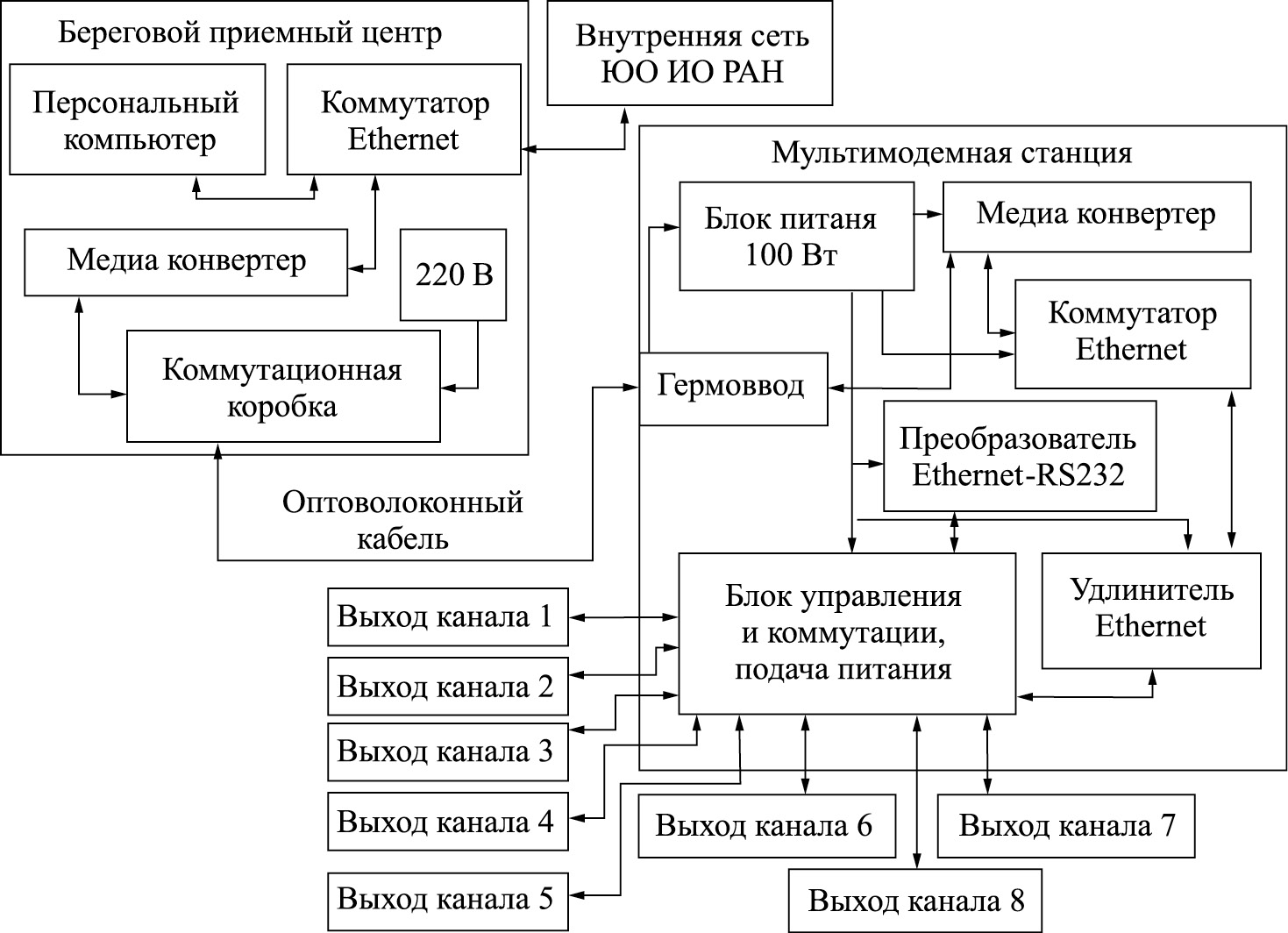

5. Fig. 4. Structure diagram of the bottom multimodem station

Жүктеу (255KB)
Метадеректер

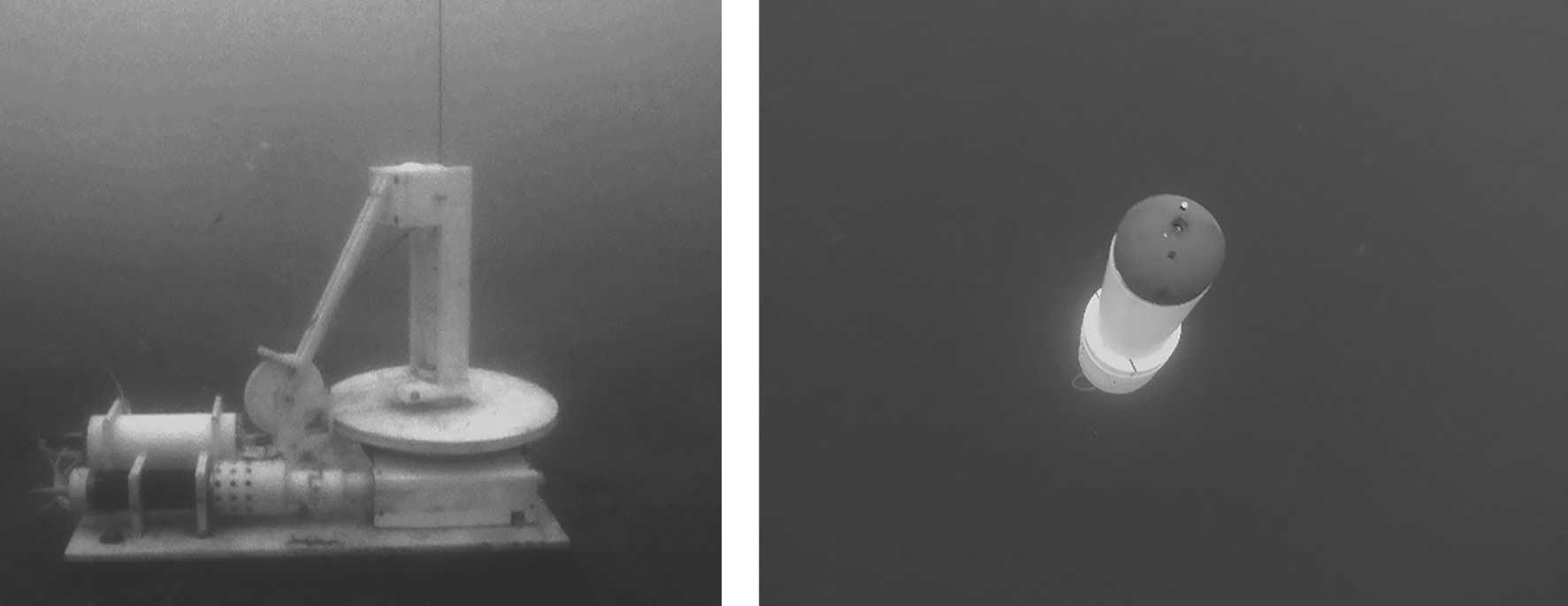

6. Fig. 5. Stationary vertical sounding station (SVSS). On the left - lifting and lowering mechanism with control system (underwater winch) on the bottom. On the right - a sending probe with systems for measuring hydrophysical parameters of the medium (temperature, pressure) in the marine environment

Жүктеу (86KB)
Метадеректер

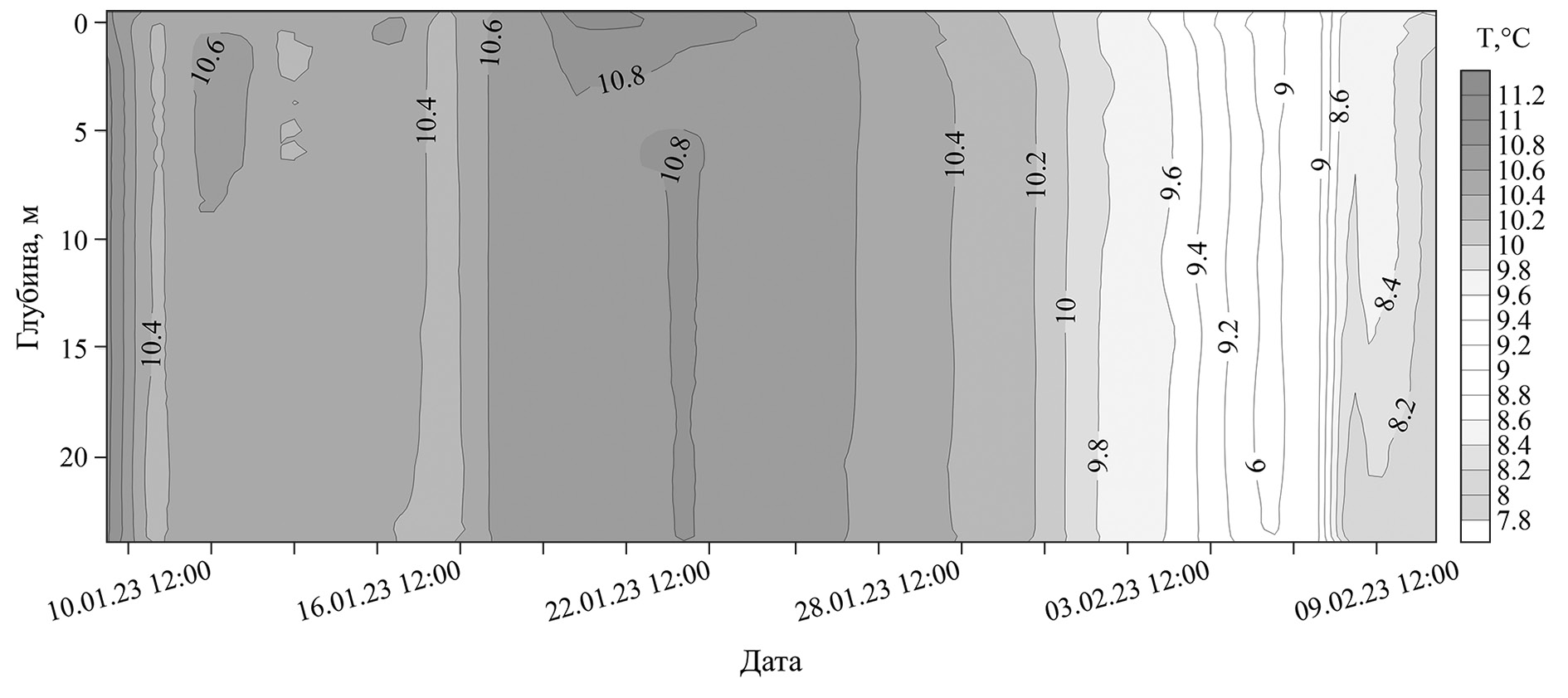

7. Fig. 6. Temporal (January - February 2023) variability of the vertical distribution of water temperature (based on SSWS data). Local time

Жүктеу (165KB)
Метадеректер

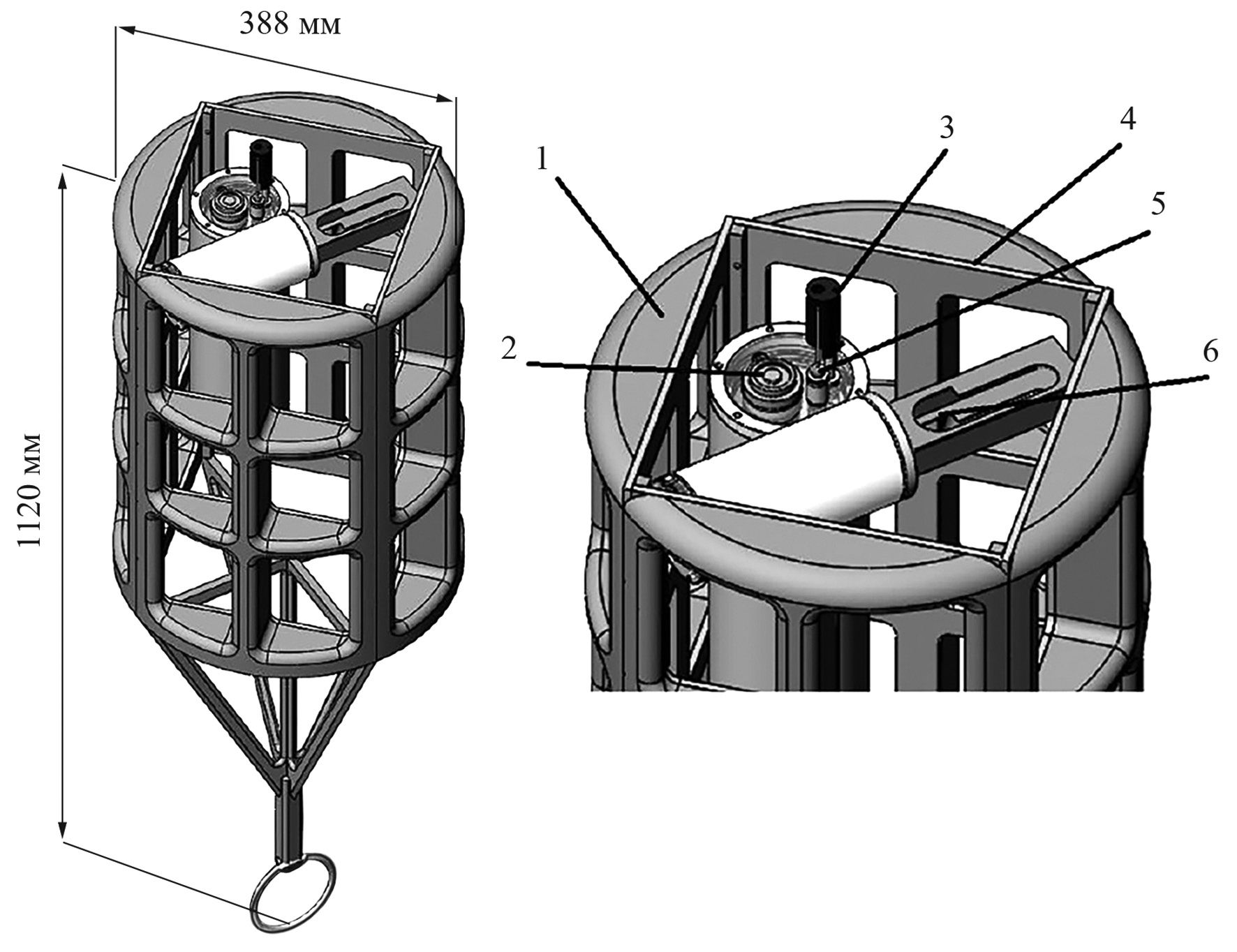

8. Fig. 7. Sketch of a new SSVS parcel probe with an expanded set of sensors (to be manufactured in 2023): 1 - positive buoyancy, 2 - photosynthetically active radiation (PAR) sensor, 3 - conductivity sensor, 4 - robust frame, 5 - temperature sensor, 6 - sound speed sensor. In water, the positive buoyancy is about 4 kg

Жүктеу (303KB)
Метадеректер
