Purpose. The research is purposed at substantiation of the design of floating marine stations with a wave energy generator. The proposed construction is of higher efficiency as compared to the known designs due to the application of roll and resonant operating mode.

Methods and Results. The resonant method of converting wave energy into electrical energy, as well as the design of an autonomous station based on the resonant conversion of the station’s body roll into the electrical energy are described. The method implies adjusting the frequency of natural angular oscillations of the floating station's body to the significant wave frequency. It has been theoretically proved that the conversion of roll energy is more effective than the conversion of vertical oscillations. This is due to the fact that the amount of damping during vertical vibrations of a cylindrical body in water exceeds the amount of damping during angular oscillations of such a body. Besides, the proposed method is shown to be effective for applications in the development of measurement systems and storage devices. The design of a floating station is proposed for implementing the resonant method for converting wave energy. It is shown that adjusting the frequency of natural onboard oscillations of the station body to the significant wave frequency can be done using the additional filled tanks. The algorithm for adjusting the body roll oscillations to the resonance with significant wave frequency is described. The kinematic scheme for a mechanical converter of rolling energy into electrical one is proposed.

Conclusions. The results of theoretical studies were validated experimentally using the device test model in a wave experimental basin. They show that the hydrodynamic efficiency of the proposed wave converter increases as the wave heights decrease.

全文:

Введение

Динамичное развитие морской техники привело на современном этапе к появлению класса морских автономных станций  используемых для сбора гидрофизической информации на шельфе морей и Мирового океана в интересах оперативной океанологии, а также для зарядки аккумуляторных батарей автономных необитаемых подводных аппаратов (АНПА). Эти станции представляют собой плавучие конструкции судовой формы длиной до 10 м, водоизмещением до 50 т, оснащенные гидрофизической [1], " href="#_ftn2" name="_ftnref2">[2] [1, p. 151 MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@ 152] или иной аппаратурой для решения целевых задач, а также источниками питания, объем которых определяет автономность их работы. Разрабатываются и производятся такие станции в основном в США, где эти работы, как и другие оборонные проекты, финансирует агентство DARPA и Министерство энергетики. Для подзарядки аккумуляторных батарей с целью увеличения автономности работы аппаратуры станции оснащаются источниками возобновляемой энергии, MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  как правило, солнечными батареями и ветрогенераторами (рис. 1).

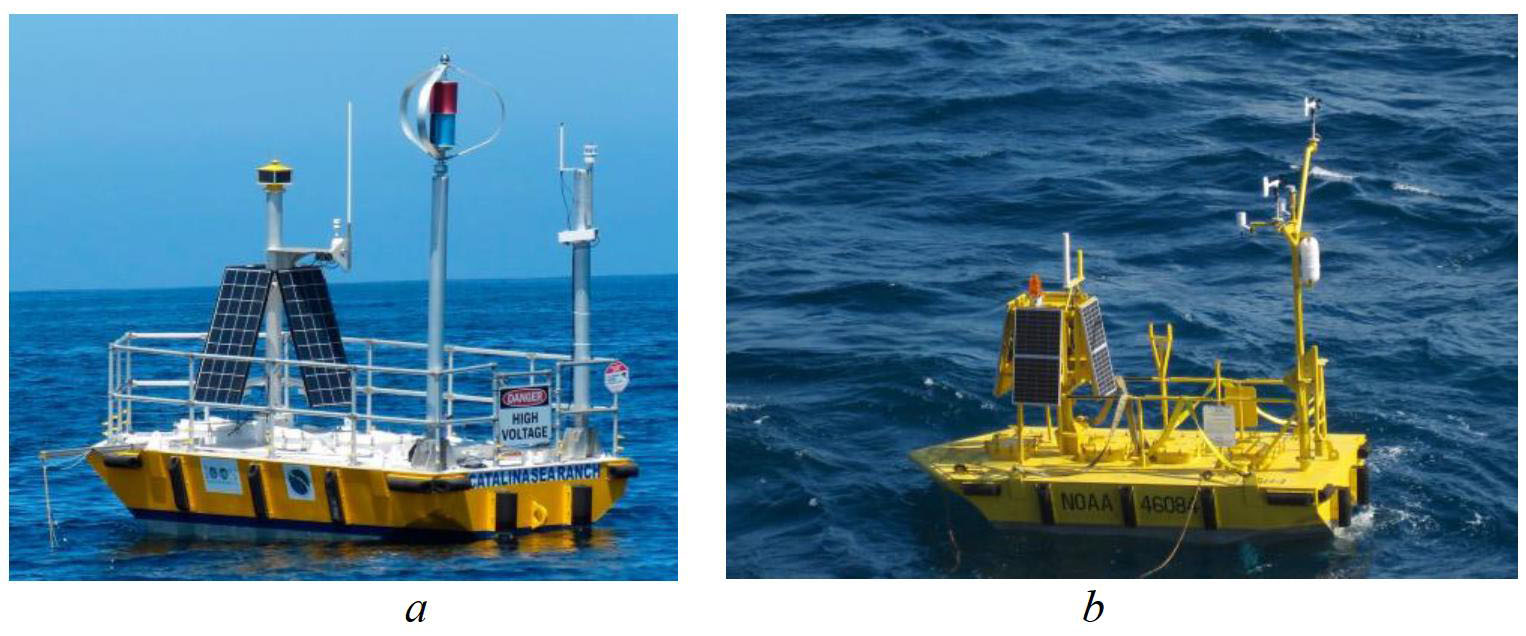

Рис. 1. Морские плавучие станции для решения задач оперативной океанологии компании Catalina Sea Ranch (a); береговой охраны США (b)

Fig. 1. Offshore floating stations for real-time ocean monitoring owned by the Catalina Sea Ranch company (a) and the US Coast Guard (b)



Отметим, что в последние годы активно развиваются АНПА, используемые для решения оборонных задач, картографирования дна, подводных наблюдений [3] [2], геологоразведки " href="#_ftn4" name="_ftnref4">[4]. Они обеспечивают распределенные наблюдения за гидрологическими параметрами среды на акватории [5]. Подзарядка батарей АНПА обеспечивается специализированными морскими автономными станциями. Значительных успехов в разработке таких систем достигла английская ASV Global, использовавшая результаты своих исследований [3] для создания нескольких надводных аппаратов и систем обеспечения их работы. По этому же пути идут и отечественные разработчики " href="#_ftn6" name="_ftnref6">[6], однако не менее эффективным является использование энергии волн в качестве источника возобновляемой энергии. В связи с тем, что в процессе генерирования энергии участвует непосредственно корпус плавучей станции, она становится волновым плавающим генератором (ВПГ), который часто называют волновым абсорбером. Такой генератор реализован в системе SeaRAY, разработанной Columbia Power Technologies [7] (рис. 2, 3).

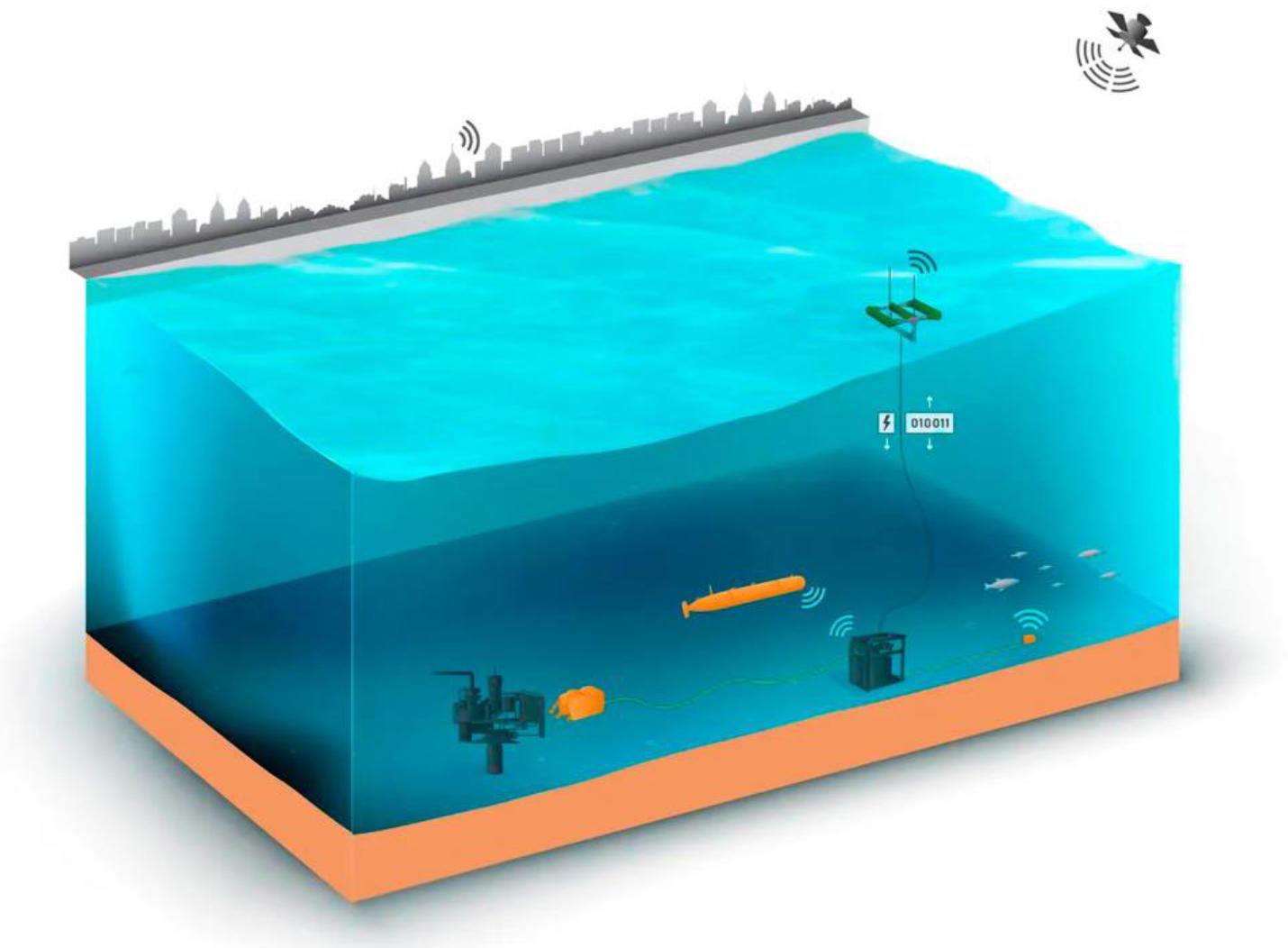

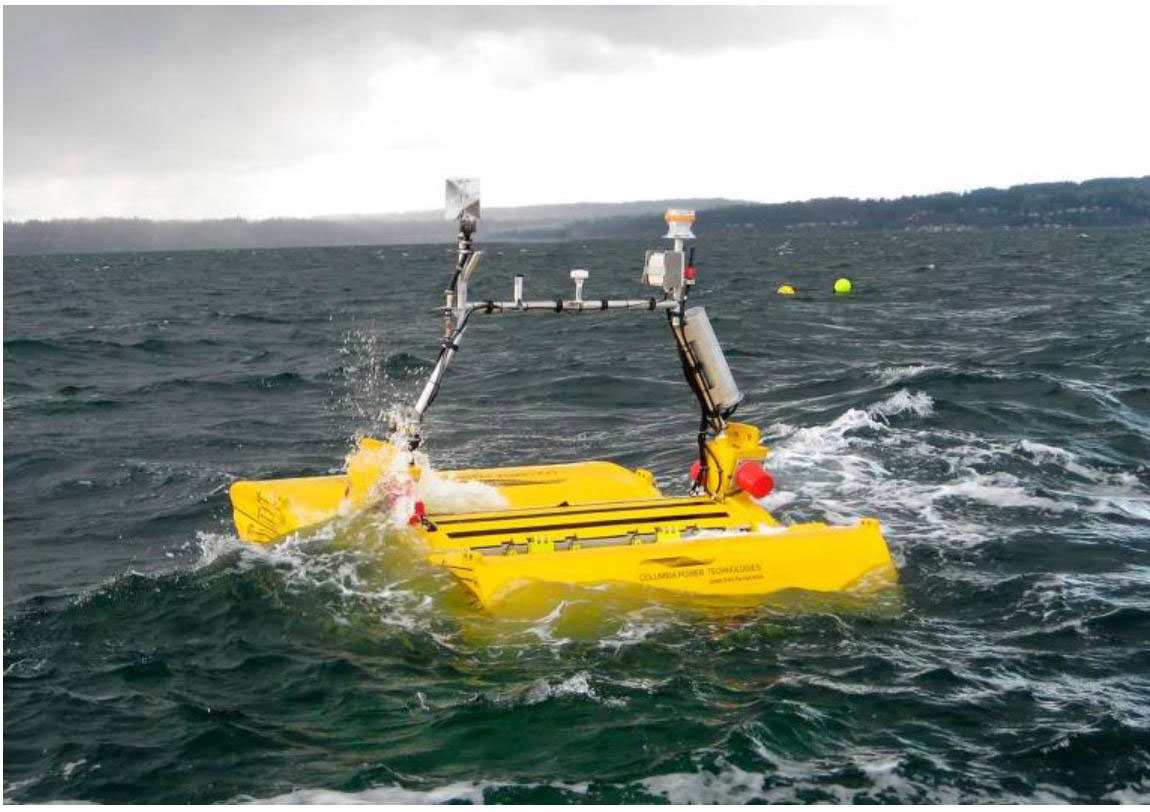

Рис. 2. Станция подзарядки аккумуляторных батарей АНПА, SeaRAY, компании Columbia Power Technologies

Fig. 2. AUV battery recharge station SeaRAY desined by the Columbia Power Technologies company



Рис. 3. Волновой абсорбер системы SeaRAY

Fig. 3. Wave absorber within the SeaRAY system



Сбор энергии волн в открытом море значительно сложнее, чем в прибрежной зоне. Это связано с необходимостью обеспечения высокой надежности работы ВПГ в широком диапазоне возмущающих воздействий без дополнительных регламентных работ и требует использования проверенных технических решений. Их конструкции должны быть простыми и ремонтопригодными. Хорошо известны конструкции буя с ВПГ, использующие вертикальные колебания буя компании Ocean Power Technologies [8], однако эффективность сбора волновой энергии таких преобразователей существенно зависит от амплитудно-частотной характеристики их вертикальной качки.

Отметим, что на коэффициент динамичности амплитудно-частотной характеристики качки плавающих объектов в значительной степени влияют силы демпфирования. В связи с тем, что значения этих сил при бортовых колебаниях меньше, чем при вертикальных, целесообразно использовать для сбора волновой энергии именно бортовую качку морских станций. Указанная особенность связана с тем, что при вертикальной качке плавающего объекта силы демпфирования главным образом определяются интенсивностью расходящихся от качающегося объекта волн и пропорциональны площади его ватерлинии. Остальные составляющие, такие как вихревое демпфирование и демпфирование трения обшивки, определяемые формой и шероховатостью подводной части, как правило, существенно меньше. При бортовых колебаниях объекта с судовыми обводами в отсутствие развитых выступающих частей уровень демпфирования в первую очередь определяется вихревой составляющей, а волновое демпфирование и демпфирование трения играют вспомогательную роль. Повышение энергоэффективности ВПГ, очевидно, является актуальной задачей. Представляется, что для обеспечения максимального КПД станция с ВПГ должна работать в режиме управляемого резонанса, т. е. подстраивать частоту собственных колебаний к частоте морского волнения.

Цель предлагаемых исследований MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  обосновать для использования в открытом море конструкцию станции с ВПГ, обладающую большей эффективностью по сравнению с известными конструкциями благодаря использованию бортовой качки и резонансному режиму работы.

Резонансный метод преобразования энергии волн плавучими станциями

Преобразование энергии волн в электрическую энергию, необходимую для восполнения заряда аккумуляторных батарей плавучих станций, может выполняться путем преобразования энергии качки станции с ВПГ в электрическую энергию с помощью генераторов, использующих форму поплавковой части. Колебание поплавка на волне для преобразования энергии используют такие ВПГ, как SEAREV 7 [4, 5] и PeWEC [6]. Например, Searay конструктивно состоит из блока, включающего нескольких цилиндрических поплавков, установленных параллельно друг к другу и имеющих отдельные оси разворота относительно силовой рамы (рис. 3). Внутри каждого цилиндрического поплавка установлено маятниковое тело. Разворот маятника при угловом отклонении каждого поплавка вырабатывает механическую энергию при совершении цилиндрическим телом угловых колебаний под воздействием волн. Наибольшая эффективность работы подобных преобразователей достигается в случае их работы в режиме управляемого резонанса, для чего необходимо обеспечить управление системой преобразования механической энергии в электрическую [7]. Исследование работы бортовых резонансных преобразователей энергии качки буя в электрическую энергию привело к регистрации патентов [9], " href="#_ftn10" name="_ftnref10">[10].

Сложность создания станции с ВПГ, использующей управляемый резонанс, связана с тем, что частота спектрального максимума ординат волнения существенно зависит от интенсивности волнения. Более того, в зависимости от времени действия ветра волнение может быть развивающимся, развитым или затухающим. Для развивающегося волнения характерны более короткие волны, т. е. имеющие меньший период, а для затухающего MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  более длинные волны, имеющие больший период. Кроме того, волнение малой интенсивности может иметь и двухмодальный спектр. Эти особенности требуют перестройки характеристик станции с ВПГ для работы в резонансном режиме на волнении, имеющем разные средние периоды.

Одним из примеров подобной системы является система Aqua Harmonics [8], состоящая из заякоренного плавающего буя, генератор энергии которого установлен в якоре. Ротор электрической машины через якорный трос связан с буем и имеет пружинный механизм. Буй совершает орбитальные колебания, находясь на переднем и заднем склоне волн, при этом трос имеет слабину, достаточную для удаления буя от якоря. Горизонтальные составляющие этих колебаний используются для выработки энергии. Причем при приближении буя к якорю слабина троса компенсируется его намоткой на шкив с помощью пружинного механизма, а при отклонении буя в обратную сторону шкив раскручивает ротор электрической машины. Управление собственной частотой системы генератор MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  трос MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  буй производится путем демпфирования разнонаправленного вращения ротора. Указанная система может работать только на мелководье и не предназначена для размещения океанографической измерительной аппаратуры. Известны и другие конструкции буев с ВПГ, работающих в режиме управляемого резонанса и собирающих энергию вертикальных колебаний буя [11].

Энергию фронта волны для ее преобразования в энергию качки следует максимально использовать путем совмещения периода собственных бортовых колебаний станции с преобладающим периодом волн. Это связано с тем, что силы демпфирования, определяемые коэффициентами сопротивления, при угловых колебаниях плавающих тел значительно меньше сил демпфирования (коэффициентов сопротивления) при их вертикальных колебаниях. Коэффициенты сопротивления не постоянны. Они являются функциями от скорости и имеют нелинейную зависимость, определяются экспериментально для массогабаритных характеристик плавающих тел. Например, коэффициент сопротивления при его линейной аппроксимации для вертикальных колебаний плавающего тела можно найти из выражения [12]

W верт = 4 3π ρ С К Sr ω В , MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaam4vamaaBa aaleaacaqGYqGaaeyneiaabcebcaqGcraabeaakiabg2da9maalaaa baGaaGinaaqaaiaaiodacqaHapaCaaGaeqyWdiNaamyiemaaBaaale aacaqGAqaabeaakiaadofacaWGYbGaeqyYdC3aaSbaaSqaaiaabkbb aeqaaOGaaiilaaaa@46A7@      (1)

где ρ  MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  плотность воды; С К MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamyiemaaBa aaleaacaqGAqaabeaaaaa@375D@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  квадратичный коэффициент сопротивления, определяемый экспериментально; r MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  амплитуда волны; S MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  площадь ватерлинии; wВ MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  частота ее вертикальных колебаний. Выражение удобно для практического определения коэффициента (функции) сопротивления, который зависит, как видно, от переменных rω, т. е. от скорости.

Коэффициент сопротивления при угловых колебаниях плавающего тела может быть получен по методике, предложенной в работе [13], из выражения

W угл =0,85 ω С r У K W , MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaam4vamaaBa aaleaacaqGdrGaae4meiaabUdbaeqaaOGaeyypa0JaaGimaiaacYca caaI4aGaaGynaiabeM8a3naaBaaaleaacaqGHqaabeaakiaadkhada WgaaWcbaGaae4ieaqabaGccaWGlbWaaSbaaSqaaiaabEfaaeqaaOGa aiilaaaa@4441@      (2)

где ω C MathType@MTEF@5@5@+= feaahGart1ev3aaatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaGaaeyYdmaaBa aaleaacaqGdbaabeaaaaa@3828@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  частота собственных угловых колебаний плавающего тела; r У MathType@MTEF@5@5@+= feaahGart1ev3aaatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaGaamOCamaaBa aaleaacaqGJqaabeaaaaa@37B4@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  амплитуда угловых колебаний; K W = C W J В J ПР MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaam4samaaBa aaleaacaqGxbaabeaakiabg2da9iaadoeadaWgaaWcbaGaae4vaaqa baGcdaqadaqaaiaadQeadaWgaaWcbaGaaeOeeaqabaGccqGHsislca WGkbWaaSbaaSqaaiaab+bbcaqGGqaabeaaaOGaayjkaiaawMcaaaaa @410A@ , С W MathType@MTEF@5@5@+= feaahGart1ev3aaatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaGaamyiemaaBa aaleaacaqGxbaabeaaaaa@3797@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  квадратичный коэффициент сопротивления, зависящий от скорости, J В MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamOsamaaBa aaleaacaqGsqaabeaaaaa@377A@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  момент инерции тела в воздухе, J ПР MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamOsamaaBa aaleaacaqGFqGaaeiieaqabaaaaa@382E@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  присоединенный момент инерции.

Анализ выражений (1) и (2) показывает, что коэффициент сопротивления при вертикальных колебаниях плавающего тела зависит от площади ватерлинии плавающего тела, а при угловых колебаниях MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  лишь от его момента инерции и присоединенного момента инерции. Таким образом, сопротивление при бортовых колебаниях меньше, чем при вертикальных. Наиболее ярко это проявляется на плавающих объектах шарообразной или цилиндрической формы, которые имеют наименьшее сопротивление бортовой качке.

Для настройки режима бортовой качки станции с ВПГ на резонансный режим, при котором амплитуды ее бортовых колебаний будут максимальны, собственная частота бортовой качки должна соответствовать частоте максимума спектральной плотности набегающих волн. При этом изменение собственной частоты бортовых колебаний станции с ВПГ ω R MathType@MTEF@5@5@+= feaahGart1ev3aaatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaGaaeyYdmaaBa aaleaacaWGsbaabeaaaaa@3839@  достигается путем соответствующего изменения поперечной метацентрической высоты h, т. е. запаса ее остойчивости в соответствии с известной формулой [14]

T=2π I Dh , MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaGaamivaiabg2 da9iaaikdacqaHapaCdaGcaaqaamaalaaabaGaamysaaqaaiaadsea caWGObaaaaWcbeaakiaacYcaaaa@3DB9@      (3)

где T MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  период собственных колебаний станции при угловой качке; I MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  момент инерции массы станции (относительно продольной оси, проходящей через центр тяжести), вычисленный с учетом присоединенного момента инерции; D MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  водоизмещение станции; h MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  поперечная метацентрическая высота, т. е. возвышение поперечного метацентра над центром тяжести.

Известно, что в отсутствие развитых кормовых или носовых надстроек судно в свободном дрейфе разворачивается в положение, близкое к положению бортом к волне, и испытывает главным образом вертикальную и бортовую качку. Это позволяет использовать преобразование бортовой качки, применительно к которой наиболее эффективной будет цилиндрическая форма корпуса ВПГ, что позволит практически исключить волновую и вихревую компоненту демпфирования, обеспечивая минимальное сопротивление бортовой качке и добиваясь таким образом при резонансе значительных амплитуд, многократно превышающих амплитуду угла волнового склона. Как следствие, используя энергию бортовой качки, даже при незначительном водоизмещении станции с ВПГ можно ожидать существенного повышения эффективности сбора волновой энергии. При практической реализации, конечно, следует предпринять соответствующие проектные меры, направленные на предотвращение заливания палубы и опрокидывания ВПГ при резонансной качке на штормовом волнении.

Для преобразования энергии качки в электрическую целесообразно использовать накопители механической энергии, которые обеспечили бы вращение ротора генератора электрической машины с одинаковой угловой скоростью аналогично решению, представленному в патенте [15]. При этом вращение ротора электрической машины должно быть односторонним, а не знакопеременным, при котором выделяется значительная реактивная мощность [9]. Именно эту последовательность технических решений и следует реализовывать в конструкции станции с ВПГ.

Отметим, что максимальное использование энергии качки достигается совмещением периода собственных колебаний чувствительной подвижной массы генератора с периодом качки ВПГ (рис. 4). В этом случае при достижении резонанса маятник будет отклоняться от вертикали в противоположную сторону, т. е. со сдвигом фазы на 90º, относительно бортовых колебаний. К преимуществу предложенного способа следует отнести и то, что такой генератор будет собирать энергию волн в широком диапазоне их периодов.

Конструкция перспективной плавучей станции

Станция с ВПГ (рис. 4) состоит из корпуса 1 с положительной плавучестью, механизма преобразования энергии 2, балластных цистерн 3, маятника с чувствительной массой 4 и вычислителя. Корпус станции должен иметь форму, приближенную к цилиндрической, в связи с тем, что эта форма имеет наименьшее сопротивление при бортовой качке. Маятник может изменять длину подвеса за счет изменения длины l телескопической штанги 5 с помощью привода телескопической штанги 6. Балластные цистерны 3 должны быть оснащены уровнемерами, а подача воды и ее слив из цистерн должны производиться с помощью насоса и сливных клапанов, которые на рис. 4 не показаны.

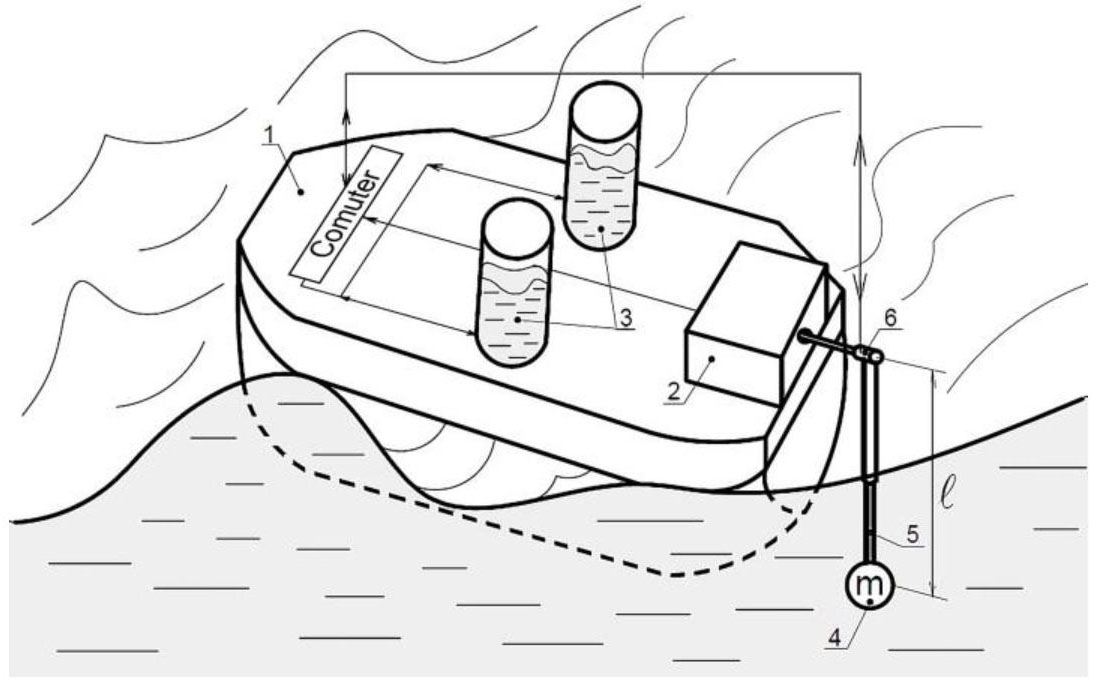

Рис. 4. Конструкция корпуса станций с ВПГ: 1 – плавающий корпус; 2 – механизм преобразования энергии; 3 – балластные цистерны; 4 – маятник с чувствительной массой; 5 – телескопическая штанга; 6 – привод телескопической штанги

Fig. 4. Design of the station hull with WFG: 1 – floating hull; 2 – energy conversion mechanism; – ballast tanks; 4 – pendulum proof mass; 5 – extendable rod; 6 – extendable rod drive



Механизм преобразования энергии (рис. 5) состоит из двух частей: преобразователя энергии качки и аккумулятора MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  преобразователя механической энергии. Вычислитель (см. рис. 4) имеет в своем составе микропроцессорный блок, вырабатывающий команды управления, память с записанным алгоритмом управления, аналого-цифровой и цифро-аналоговый преобразователи, а также усилители аналоговых сигналов для управления насосом и клапанами балластных цистерн, а также приводом телескопической штанги 17 (рис. 5). Вычислитель получает и обрабатывает измерительную информацию, получаемую от датчика 3 угла разворота входного вала 1 (рис. 5), уровнемера балластных цистерн 3 (см. рис. 4), многооборотного датчика угла 24 (рис. 5).

Станция с ВПГ работает следующим образом. Плавающий корпус 1 станции (см. рис. 4) совершает вынужденные бортовые колебания под воздействием волн относительно положения маятника 4, близкого к вертикальному. При этом маятник демпфирован водой и имеет массу m, соизмеримую с водоизмещением буя. С целью максимального использовании энергии фронта волны для ее преобразования в кинетическую энергию качки путем совмещения периода собственных бортовых колебаний плавающего буя с преобладающим периодом волн производится изменение периода собственных бортовых колебаний плавающего корпуса станции с использованием выражения (3) путем изменения метацентрической высоты буя. Ее изменение производится путем заполнения или осушения балластных цистерн 3 (см. рис. 4). Амплитуда и период качки определяются с помощью датчика угла, разворота 3 (рис. 5). При этом вычислитель (см. рис. 4) выполняет расчет вынужденных колебаний корпуса станции с ВПГ.

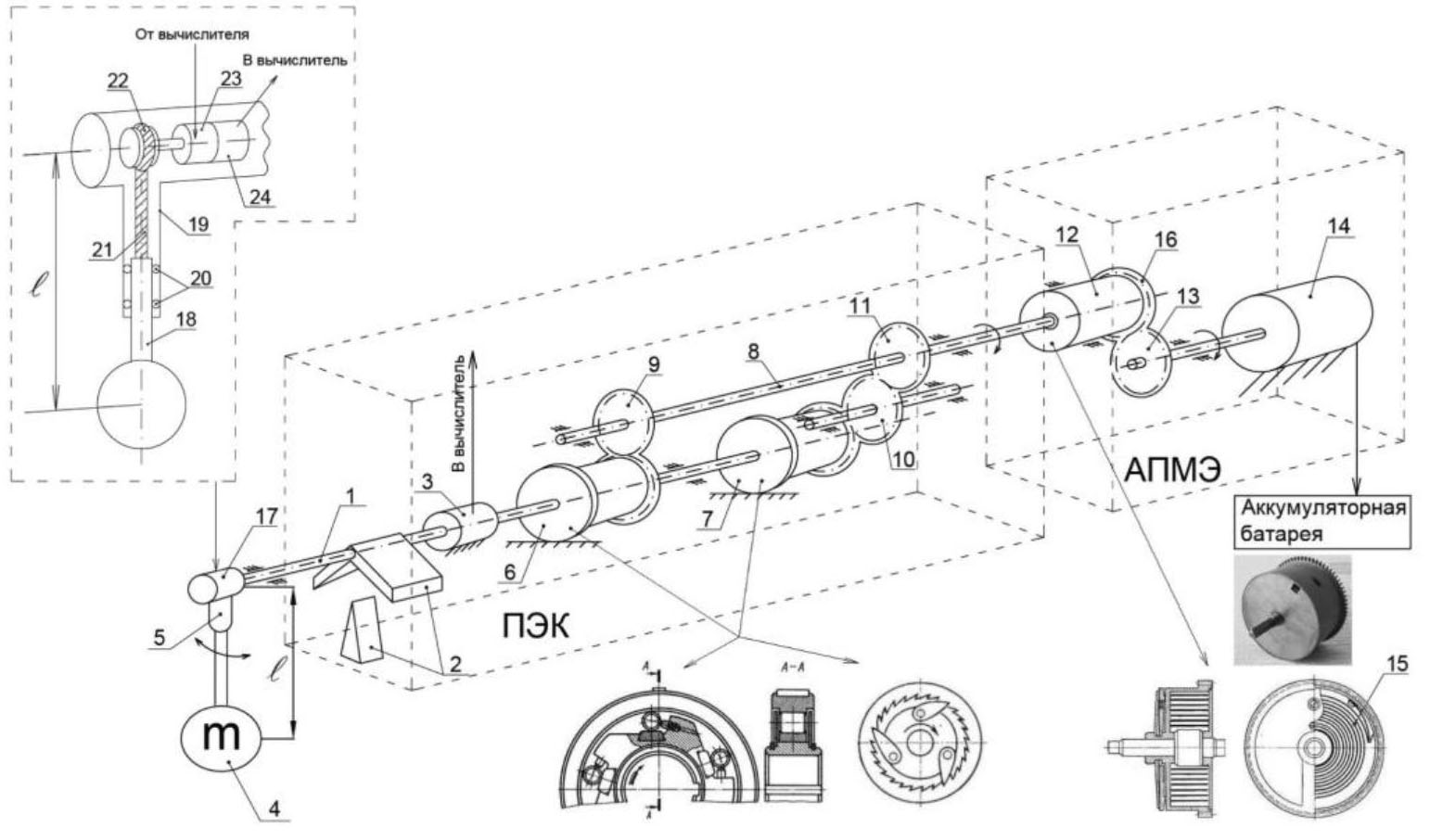

Рис. 5. Механизм преобразования энергии качки в электрическую энергию: 1 – входной вал; 2 – ограничитель разворота; 3 – датчик угла; 4 – маятник; 5 – телескопическая штанга; 6 и 7 – муфты свободного хода одностороннего вращения, например храповые или обгонные муфты, с зубчатыми венцами; 8 –выходной вал; 9, 10 и 11 – зубчатые колеса; 12 – пружинный барабан; 13 – зубчатое колесо электрической машины; 14 – электрическая машина; 15 – плоская спиральная пружина; 16 – зубчатый венец; 17 – механизм телескопической штанги; 18 – выдвижная штанга; 19 – труба корпуса привода; 20 – подшипники телескопической штанги; 21 – трос; 22 – шкив; 23 – двигатель с редуктором; 24 – многооборотный датчик угла

Fig. 5. Mechanism for converting roll energy into electrical power: 1 – input shaft; 2 – twist stop; – angle sensor; 4 – pendulum; 5 – extendable rod; 6 and 7 – unidirectional rotation freewheel couplings, e.g., ratchet or freewheel clutches, with tooth rims; 8 – output shaft; 9, 10 and 11 – gear wheels; 12 – spring drum; 13 – gear wheel of electrical machine; 14 – electrical machine; 15 – flat spiral spring; 16 – tooth rim; 17 – extendable rod mechanism; 18 – extendable rod; 19 – drive housing pipe; 20 – extendable rod bearings; 21 – rope; 22 – pulley; 23 – motor with gearbox; 24 – multi-turn angle sensor



Алгоритм настройки бортовых колебаний корпуса в резонанс с преобладающей частотой волн после их произвольного заполнения включает:

1)    запись реализации колебаний за интервал 900 с, в течение которого процесс качки считается стационарным;

2)    определение максимального размаха колебаний ϴmax ;

3)    определения зоны вторичных колебаний ϴН , составляющей 20 % от максимального размаха;

4)    определение размахов колебаний, вызванных преобладающими волнамиϴПi > ϴН , их числа N и среднего значения θ¯п=Ni=1θПiN;

5)     вычисление периода преобладающих волн ТПi 900/2N;

6)    заполнение балластных цистерн на 10 % объема;

7)    выполнение операций с п. 1 по 5;

8)    анализ значений θ¯П, полученных до и после заполнения балластных цистерн;

9)    в том случае, если значение θ¯П, полученное после заполнения, имеет значение большее, чем то, которое получено до заполнения балластных цистерн, то следует заполнить цистерны согласно п. 6, если меньшее, то следует начать уменьшение уровня воды в балластных цистернах в первом случае на 20 %, а далее на 10 %;

10)  после уменьшения последующего значения θ¯П по сравнению с предыдущим следует восстановить уровень воды в балластных цистернах в соответствии с предыдущим значением.

Выполнение настройки балластных цистерн производится в соответствии с алгоритмом в зависимости от того, является ли волнение затухающим, развивающимся или стационарным программно, через интервал времени от 1 до 12 ч. Расчет всех значений качки в соответствии с алгоритмом производится с помощью вычислителя (см. рис. 4).

Установленный в нижней части корпуса станции с ВПГ и демпфированный водой, маятник будет иметь период собственных колебаний меньше периода Шулера, равного 84,4 мин, в связи с этим он будет совершать колебания, вызванные ускорением качки корпуса ВПГ, кроме того его возмущения будут зависеть и от орбитального смещения корпуса ВПГ при колебаниях на волнах. Таким образом, маятник будет совершать некоторые вынужденные колебания относительно вертикального положения с частотой этой вынуждающей силы. С целью максимального использования кинетической энергии качки для ее преобразования в электрическую энергию период собственных колебаний чувствительной подвижной массы совмещается с периодом качки буя. Для этого производится выбор длины l маятника 4 и ее установка с помощью телескопической штанги (5 на рис. 5). При этом резонансная частота колебаний маятника определяется из выражения [16]

ω Р = ω 0 2 2 K Д 2 , MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaaeyYdmaaBa aaleaacaqGGqaabeaakiabg2da9maakaaabaGaaeyYdmaaDaaaleaa caaIWaaabaGaaGOmaaaakiabgkHiTiaaikdacaWGlbWaa0baaSqaai aabsbbaeaacaaIYaaaaaqabaGccaGGSaaaaa@40DB@

где ω 0 2 = mg l J MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaeqyYdC3aa0 baaSqaaiaabcdaaeaacaqGYaaaaOGaeyypa0ZaaSaaaeaacaWGTbGa am4zaiaadYgadaWgaaWcbaaabeaaaOqaaiaadQeaaaaaaa@3E3C@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  собственная частота колебаний маятника; K Д = W l И J MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaam4samaaBa aaleaacaqGuqaabeaakiabg2da9maalaaabaGaam4vaiaadYgadaWg aaWcbaGaaeigeaqabaaakeaacaWGkbaaaaaa@3C0E@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  коэффициент демпфирования. Здесь m MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  масса маятника; l MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  длина его подвеса; J MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  момент инерции системы; l И MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamiBamaaBa aaleaacaqGyqaabeaaaaa@37A2@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  плечо интегральной силы сопротивления, учитывающей сопротивление как самой чувствительной массы, так штанги ее подвеса; W MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  квадратичный коэффициент сопротивления движению маятника и его подвеса в воде, зависящий от скорости движения маятника и поперечного сечения маятника и штанги-подвеса, определяемый экспериментально. А период колебаний определится по известной формуле T Р = ω Р MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamivamaaBa aaleaacaqGGqaabeaakiabg2da9maalaaabaGaaeOmaiaabc8aaeaa caqGjpWaaSbaaSqaaiaabccbaeqaaaaaaaa@3CCF@ . Расчет длины l производится с помощью вычислителя (см. рис. 4).

Отметим, что в связи с изменением фазы колебаний в области резонанса маятник при периодах качки корпуса станции, близких к периодам его собственных колебаний, будет отклоняться на малый угол в сторону, противоположную углу наклона корпуса буя, и развернет вал 1 (рис. 5) механизма преобразователя энергии на дополнительный угол. С целью предотвращения опрокидывания корпуса при потере остойчивости, вызванной резонансными явлениями, этот входной вал механизма преобразователя энергии оснащен ограничителями разворота 2 (рис. 5), которые не позволят ему развернуться на угол, больший заданного значения, и предотвратят опрокидывание буя. Конструкция механизма запатентована [17].

Механизм преобразования энергии (рис. 5) работает следующим образом. При возникновении крена производится разворот корпуса станции относительно вертикального положения маятника 4 с телескопической штангой 5, при этом разворачивается входной вал 1. Разворот вала преобразуется в выходной сигнал датчика угла 3, передаваемый в вычислитель.

При развороте корпуса станции относительно подвижной массы 4 со штангой 5 против часовой стрелки момент от вала 1 передает муфта свободного хода одностороннего вращения 6, которая может иметь различные конструкции, например храповая или обгонная муфта, указанные на рис. 5 (в дальнейшем муфта), а при противоположном развороте MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  муфта 7. Муфта 6 преобразует разворот вала 1 в разворот сопряженного зубчатого колеса против часовой стрелки, а муфта 7 MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  по часовой стрелке, эти муфты подключены встречно. Благодаря зубчатому колесу 9 промежуточный вал 8 разворачивается по часовой стрелке. Благодаря паре зубчатых колес 10 и 11, разворот сопряженного зубчатого колеса муфты 7 также разворачивает вал 8 по часовой стрелке. Передаточное отношение зубчатых колес, сопряженных с муфтами 6 и 7, к валу 8 повышающее и одинаковое. Таким образом, преобразователь энергии качки преобразует знакопеременный разворот корпуса станции относительно маятника в разворот вала 8 по часовой стрелке. Разворот вала 8 приводит к закручиванию плоской спиральной пружины аккумулятора MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  преобразователя механической энергии, расположенной в барабане 12. Момент закручивания пружины меньше момента восстанавливающих сил при бортовой качке корпуса станции, что сохраняет его остойчивость. Зубчатый венец 16 барабана 12 разворачивает колесо 13 при раскручивании плоской спиральной пружины. Колесо 13 передает момент на ротор электрической машины 14, выполняющей роль генератора постоянного тока. Спиральная пружина имеет нормальную характеристику и почти постоянный момент при ее раскручивании, что обеспечивает малое изменение числа оборотов ротора электрической машины [18]. Вырабатываемый генератором 14 ток подается для пополнения заряда аккумуляторной батареи. Настройка в резонанс механической части генератора с частотой собственных колебаний корпуса станции производится за счет изменения длины подвеса маятника l путем выдвижения штанги 18 с грузом 4 из трубы 19. Установка штанги 18 в заданное положение производится с помощью ее вертикального перемещения. Для этого трос, закрепленный в верхней части штанги и намотанный на шкиве 22, приводится в движение двигателем 23. Для позиционирования штанги в заданном положении многооборотный датчик угла 24, связанный с вычислителем, откалиброван в зависимости от разворота шкива 22 и намотанной на нем длины троса 22. Изменение длины маятника производится в соответствии с функциональной зависимостью длины маятника от собственной частоты бортовой качки корпуса станции и выполняется по команде от вычислителя. Указанная зависимость определяется экспериментально на основании записи свободных колебаний корпуса станции с цистернами, заполненными до различного уровня, и с маятником разной длины по критерию достижения собственными колебаниями корпуса станции наибольшего размаха. Определение указанной функциональной зависимости выполняется экспериментально на тихой воде при отсутствии внешних возмущающих сил.

Следует отметить, что при современных достижениях механики конструкция механизма преобразования энергии может быть построена и на других элементах, однако их назначение останется прежним.

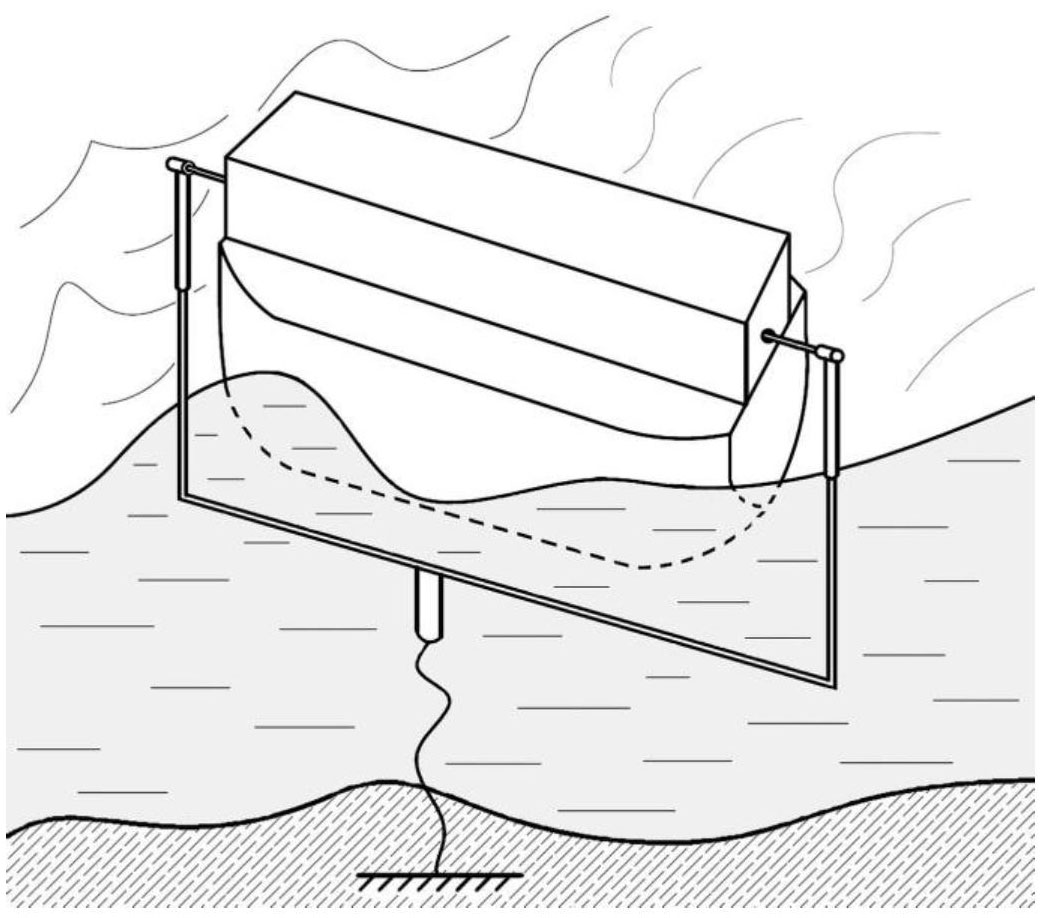

Рис. 6. Конструкция станции с ВПГ для установки на якоре

Fig. 6. Design of a station with WFG for installation at an anchor



Отметим, что в случае необходимости постановки на якорь станции с ВПГ может быть применена схема устройства, представленная на рис. 6. В этой схеме предлагается установить встречно два механизма преобразования энергии (см. рис. 5), соединить между собой выдвижные стержни дополнительной горизонтальной штангой, к центру которой подсоединить якорную связь. В этом случае положение штанги 5 (рис. 5) будет определяться якорной связью и может отличаться от вертикального, однако это никак не повлияет на вырабатываемую мощность электрической машины 14. Такая конструкция позволит устанавливать корпус станции с ВПГ бортом к направлению движения волн.

Валидация предложенного метода

Валидация предложенного метода производилась путем проведения экспериментальных исследований схематизированной модели станции с ВПГ (рис. 7) в волновом опытовом бассейне Крыловского государственного научного центра.

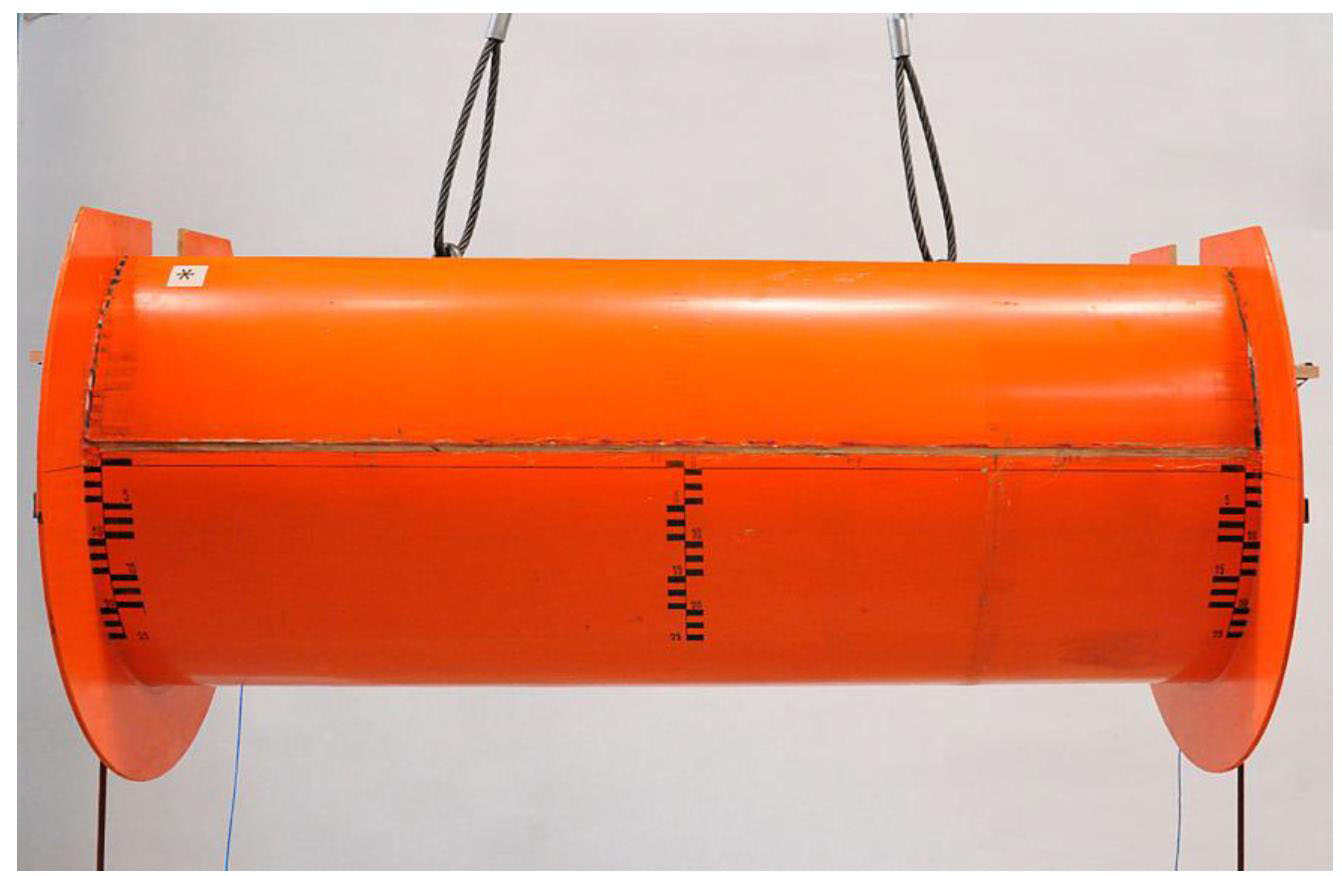

Рис. 7. Модель, испытанная в волновом опытовом бассейне

Fig. 7. Model tested in a wave experimental basin



Модель цилиндрической формы имела длину 1650 мм, диаметр корпуса 640 мм и массу 172 кг. Борта модели были сделаны высокими, чтобы при больших угловых наклонениях площадь ватерлинии оставалась неизменной. К обеим торцевым пластинам корпуса модели на уровне ее центра тяжести на шарикоподшипниках были установлены две маятниковые системы (рис. 8), которые представляли собой штанги 1 длиной 0,9 м, закрепленные на осях поворота 2 с торцов модели на оси центра масс, положение которой было определено в процессе подготовки модели. Маятниковые системы были выполнены в виде штанг, на каждом подвесе размещался груз 3, который можно было перемещать вдоль штанги, меняя при этом длину маятника. Груз фиксировался на штанге винтовым прижимом.

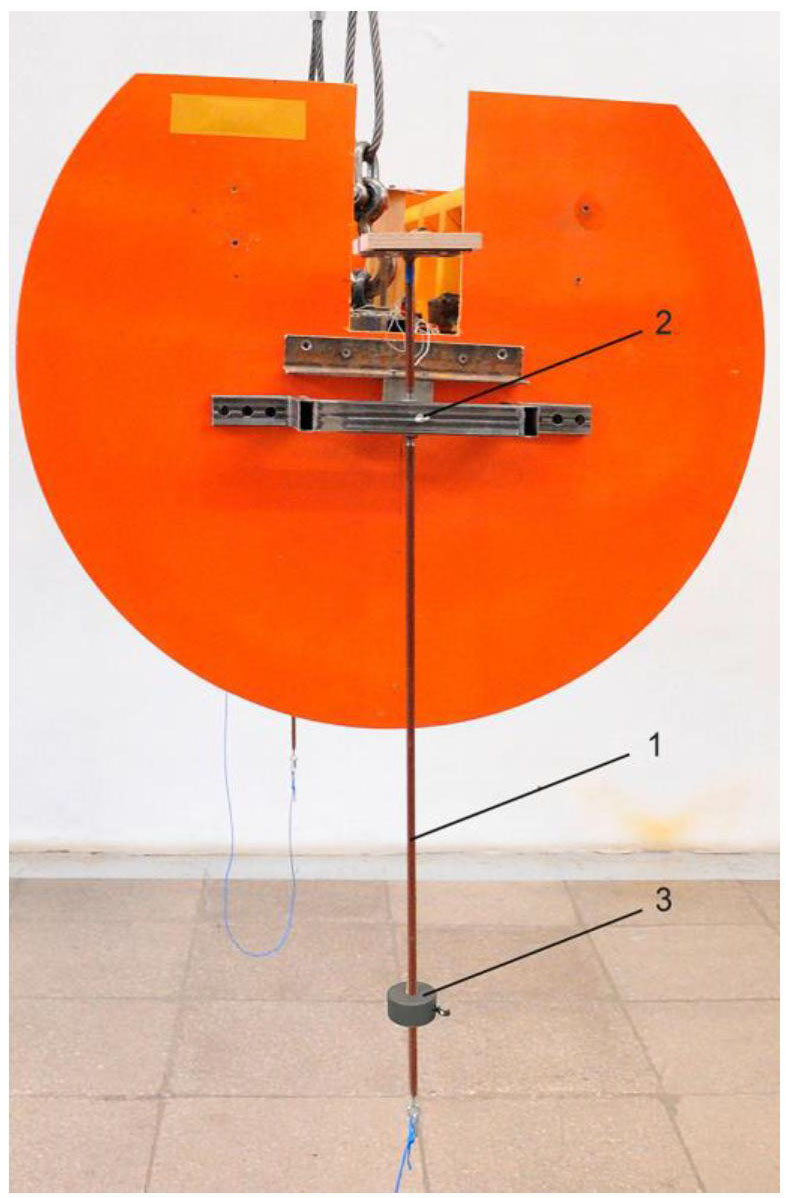

Рис. 8. Одна из двух маятниковых систем, закрепленных по бокам модели: 1 – штанга: 2 – ось поворота штанги; закрепленной на оси центра масс модели; 3 – перемещаемый вдоль штанги груз с винтовым прижимом

Fig. 8. One of two pendulum systems fixed on the model sides: 1 – rod; 2 – rod rotation shaft fixed on the axis of the models’ center of mass; 3 – load with a screw stop moving along the rod



Модель испытывалась в волновом бассейне (рис. 9) длиной 90 м, шириной 20 м, глубиной 4 м. Волнение создавалось волнопродуктором, расположенным в торцевой части бассейна, позволяющим воспроизводить как регулярные (гармонические) волны с длиной в диапазоне от 0,6 до 12,0 м и высотой от 20 до 240 мм, так и волнение в заданном спектре частот.

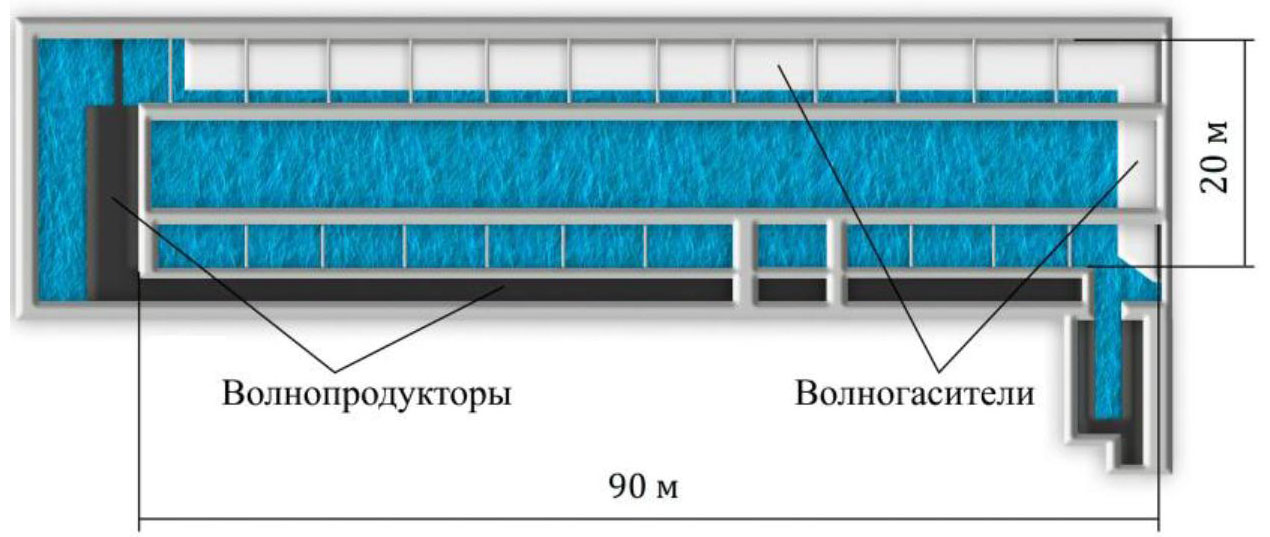

Рис. 9. Схема опытового волнового бассейна ФГУП «Крыловский государственный научный центр»

Fig. 9. Scheme of the experimental wave basin in Krylov State Research Center



Регистрация углового положения модели и штанг маятниковой системы производилась с помощью бесконтактной оптической системы Optotrak Certus HD [19], причем бортовые наклонения корпуса модели и штанг измерялись независимо друг от друга. Для этого на самой модели и на площадках, прикрепленных к штангам, располагались треугольные рамки с тремя светодиодами, при помощи которых оптическая система измеряла углы крена относительно горизонтальной плоскости. Ординаты волнения регистрировались электролитическим волнографом. В ходе эксперимента измеряемые процессы регистрировались с интервалом дискретизации 0,01 с.

Во время эксперимента модель располагалась поперек бассейна, моделируя положение бортом к набегающим волнам. Модель удерживалась на курсе с помощью системы удержания (рис. 10), представляющей собой два тонких капроновых троса с упругими элементами, прикрепленными с одной стороны к оконечностям модели на высоте ее центра тяжести, а с другой MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  к конструкциям бассейна. Жесткость упругих элементов системы удержания модели определялась требованием достаточной удаленности собственного периода поперечно-горизонтальных колебаний модели, прикрепленной к системе удержания, как от собственного периода бортовых колебаний, так и от среднего периода набегающего волнения. Такой подход позволил минимизировать влияние системы удержания на качку модели.

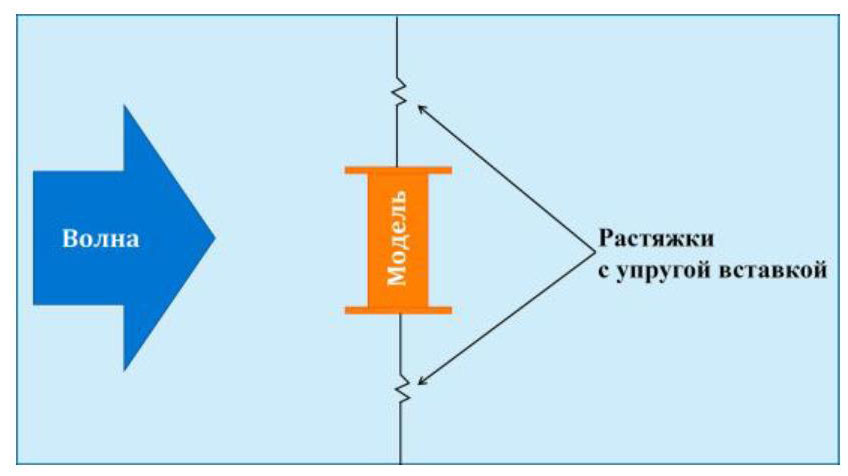

Рис. 10. Схема удержания модели в точке подбора волн в опытовом бассейне

Fig. 10. Scheme of the system for model retention at the wave selection point in the experimental basin



Перед проведением экспериментальных исследований были определены период собственных бортовых колебаний модели, который оставил 1,89 с, и момент инерции с присоединенным моментом инерции, который составил 10,7 кг·м2. В соответствии с найденным периодом были подобраны регулярные волны и спектры нерегулярных волн.

Регулярные волны подбирались до установки модели судна в бассейне с периодом, равным 1,89 с, высотой 60 мм и углом волнового склона, равным 1,9°. Бортовая качка модели в условиях такого волнения составила около 35°. На рис. 11 представлен фрагмент видеозаписи бортовых колебаний модели, а на рис. 12 MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  реализация бортовых колебаний, измеренных оптической системой.

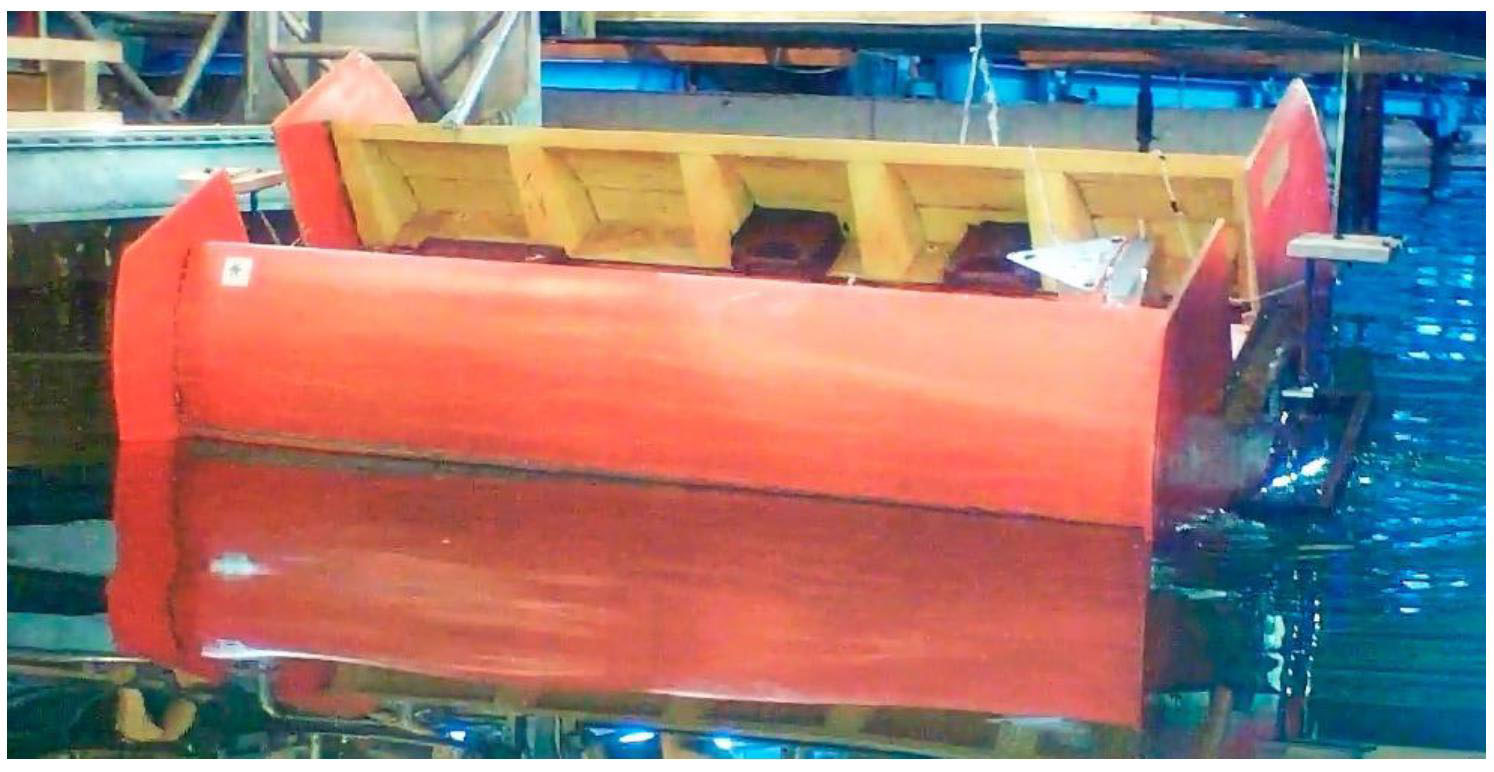

Рис. 11. Испытание модели в опытовом волновом бассейне под воздействием волн

Fig. 11. Model during wave tests in the experimental wave basin

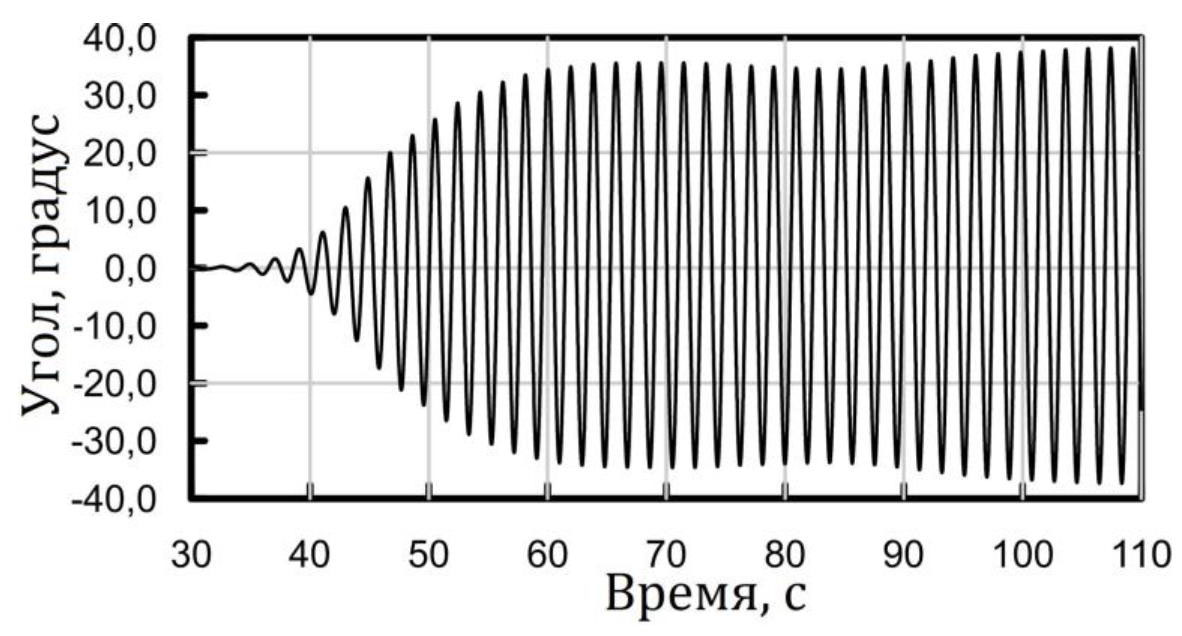

Рис. 12. Фрагмент записанной реализации бортовых колебаний (крена) модели в реальном времени на регулярной волне высотой 0,06 м с периодом 1,89 с

Fig. 12. Fragment of recorded realization of model rolling oscillations on regular waves of 0.06 m high with the period 1.89 s in real time



Из записи крена модели (рис. 12) виден нарастающий эффект резонанса, который заключается в увеличении амплитуды колебаний при совпадении частот волн и частоты собственных колебаний модели. В данном случае модель совершила около 15 колебаний перед тем, как амплитуда стала более 30°. Максимальная амплитуда установившихся колебаний модели составила 38°, при том, что угол волнового склона был всего 1,9°, что в 20 раз меньше. Очевидно, что при изменении высоты волны и сохранении ее периода, т. е. изменении крутизны волны будет меняться и максимальная амплитуда качки модели и скорость достижения значительных амплитуд колебаний. Чем больше крутизна волны, тем больше амплитуда качки по крену и быстрее достигаются значительные амплитуды. Это обусловлено тем, что энергия волны ЕВ (Дж) зависит от ее амплитуды [20]:

E В = 1 2 ρg a 2 , MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamyramaaBa aaleaacaqGsqaabeaakiabg2da9maalaaabaGaaGymaaqaaiaaikda aaGaaeyWdiaabEgacaWGHbWaaWbaaSqabeaacaaIYaaaaOGaaiilaa aa@3EC6@

где ρ  MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  плотность воды; g MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  ускорение свободного падения; a MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamyyaaaa@36CC@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  амплитуда волны.

На следующем этапе экспериментальных исследований были измерены угловые колебания маятниковой системы. Для чего был подобран груз и его положение на штанге, при котором разность фаз составила 135°. Полученные результаты позволили произвести расчет гидродинамической эффективности подобного объекта. Под гидродинамической эффективностью понимается отношение мощности угловой качки модели к мощности волны, взятое в процентах [10]. В соответствии с работой [21], средняя мощность NB (Вт), приведенная к длине NB гребня регулярной волны, равной длине исследуемого объекта (модели), может быть рассчитана по формуле

NВ= ρ g 2 h 2 τl 32π , MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamOtaSGaae OeeOGaeyypa0ZaaSaaaeaacaqGbpGaam4zamaaCaaaleqabaGaaGOm aaaakiaadIgadaahaaWcbeqaaiaaikdaaaGccaqGepGaamiBaaqaai aaiodacaaIYaGaaeiWdaaacaGGSaaaaa@432D@

где h MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  высота волны; τ  MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  период волны; l MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  длина гребня волны, равная длине модели.

Для задаваемой в бассейне волны, подобранной в эксперименте с параметрами h = 0,06 м, τ = 1,89 с, l = 1,65 м, средняя приведенная мощность за один период на 1 м длины гребня составила 6,26 Вт/м.

Мощность энергии угловых колебаний модели Nм можно найти через кинетическую энергию углового движения, которую приобретает модель в процессе угловых колебаний. Мощность углового движения равна количеству работы, совершенной моделью за единицу времени Дж с =Вт MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaWaaeWaaeaada WcaaqaaiaabsbbcaqG2qaabaGaaeyqeaaacqGH9aqpcaqGsqGaaeOq eaGaayjkaiaawMcaaaaa@3C07@ :

N м = А м Δt , MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamOtamaaBa aaleaacaqG8qaabeaakiabg2da9maalaaabaGaamieemaaBaaaleaa caqG8qaabeaaaOqaaiaabs5acaWG0baaaiaacYcaaaa@3D1D@      (5)

где A м MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamyqamaaBa aaleaacaqG8qaabeaaaaa@379B@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@ работа совершаемая моделью; ∆t  MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  шаг опроса.

Работа A м MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamyqamaaBa aaleaacaqG8qaabeaaaaa@379B@  (Дж), совершенная моделью за единицу времени Δt, равна изменению кинетической энергии модели за эту единицу времени Δt:

A м =Δ E км , MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamyqamaaBa aaleaacaqG8qaabeaakiabg2da9iaabs5acaWGfbWaaSbaaSqaaiaa bQdbcaqG8qaabeaakiaacYcaaaa@3CF9@

где E км MathType@MTEF@5@5@+= feaahGart1ev3aaatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaGaamyramaaBa aaleaacaqG6qGaaeipeaqabaaaaa@3861@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  кинетическая энергия углового движения модели, Дж, которая равна

Eкм=12(J+ΔJ)2,

где J MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  момент инерции модели; ΔJ MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@ присоединенный момент инерции;  θ·  MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  угловая скорость бортовых колебаний модели.

Тогда, зная кинетическую энергию модели в каждый момент времени, найдем мощность угловых колебаний модели Nм (Вт):

N м = Δ E км Δt . MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamOtamaaBa aaleaacaqG8qaabeaakiabg2da9maalaaabaGaaeiLdiaadweadaWg aaWcbaGaaeOoeiaabYdbaeqaaaGcbaGaaeiLdiaadshaaaGaaiOlaa aa@3F2B@

Второй способ расчета мощности угловых колебаний MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  через момент, создаваемый угловым колебанием модели, который равен произведению момента инерции и присоединенного момента инерции на угловое ускорение:

M=(J+ΔJ) θ ¨ , MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamytaiabg2 da9iaacIcacaWGkbGaey4kaSIaeuiLdqKaamOsaiaacMcacuaH4oqC gaWaaiaacYcaaaa@3F6D@

где М MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  момент, кгм с 2 м=Нм MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaWaaSaaaeaaca qG6qGaae4meiabgwSixlaabYdbaeaacaqGbrWaaWbaaSqabeaacaqG YaaaaaaakiaabYdbcqGH9aqpcaqGDqGaaeipeaaa@3F72@ ; θ ¨ MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaGafqiUdeNbam aaaaa@37B8@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  угловое ускорение.

Работу найдем из выражения

A м =MΔα, MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamyqamaaBa aaleaacaqG8qaabeaakiabg2da9iaad2eacqqHuoarcqaHXoqycaGG Saaaaa@3D32@

где A м MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamyqamaaBa aaleaacaqG8qaabeaaaaa@379B@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  работа, НМ =  кгм с 2 м =  кг м 2 с 2  = Дж MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaaeyheSGaae iheOGaaeiiaiaab2dacaqGGaWaaSaaaeaacaqG6qGaae4meGGaaiab =vSixlaabYdbaeaacaqGbrWaaWbaaSqabeaacaqGYaaaaaaakiab=v SixlaabYdbcaqGGaGaaeypaiaabccadaWcaaqaaiaabQdbcaqGZqGa e8xXICTaaeipemaaCaaaleqabaGaaeOmaaaaaOqaaiaabgebdaahaa WcbeqaaiaabkdaaaaaaOGaaeiiaiaab2dacaqGGaGaaeifeiaabAdb aaa@4F32@ ; Δα MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  изменение углового положения модели в радианах за интервал опроса dt.

Затем мощность энергии колебаний определяется по выражению (5).

С использованием предложенного способа по зарегистрированным реализациям крена модели с шагом опроса 0,01 с была рассчитана средняя мощность качки модели за один период, которая составила 54,98 Вт. Значение мощности, приведенное к метру длины модели, составило 33,32 Вт/м. С учетом приведенной мощности подобранной волны, равной 6,26 Вт/м, гидродинамическая эффективность, рассчитанная в соответствии с определением, предложенным С. Солтером [10], составила 532 %. Такое большое значение гидродинамической эффективности объясняется несколькими факторами. Во-первых, амплитуда крена модели превышает амплитуду угла волнового склона в 20 раз. Во-вторых, мощность энергии угловой качки модели рассматривается на установившемся режиме резонансных колебаний. Таким образом, в расчетах не учитывается количество энергии, потребовавшееся на раскачку модели до максимальных углов крена. Более того, если рассмотреть только первые колебания модели, угловое отклонение которых не превышает угол волнового склона, то приведенная мощность, развиваемая моделью в таких условиях, составит всего 0,08 Вт/м, а гидродинамическая эффективность составит всего 1,33 %.

Кроме исследований на регулярном волнении, исследования гидродинамической эффективности были проведены в условиях нерегулярных волн. Для этого были подобраны два спектра Пирсона MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  Московица с одинаковым периодом спектрального максимума τ p MathType@MTEF@5@5@+= feaahGart1ev3aaatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaGaaeiXdmaaBa aaleaacaqGWbaabeaaaaa@3850@ , равным 1,89 с, и значительными высотами волн h s MathType@MTEF@5@5@+= feaahGart1ev3aaatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaGaamiAamaaBa aaleaacaWGZbaabeaaaaa@37F8@ , равными 87,71 и 44,69 мм. Записи временной реализации бортовой качки модели на подобранных спектрах нерегулярного волнения, сделанные с шагом опроса 0,01 с, представлены на рис. 13 и 14.

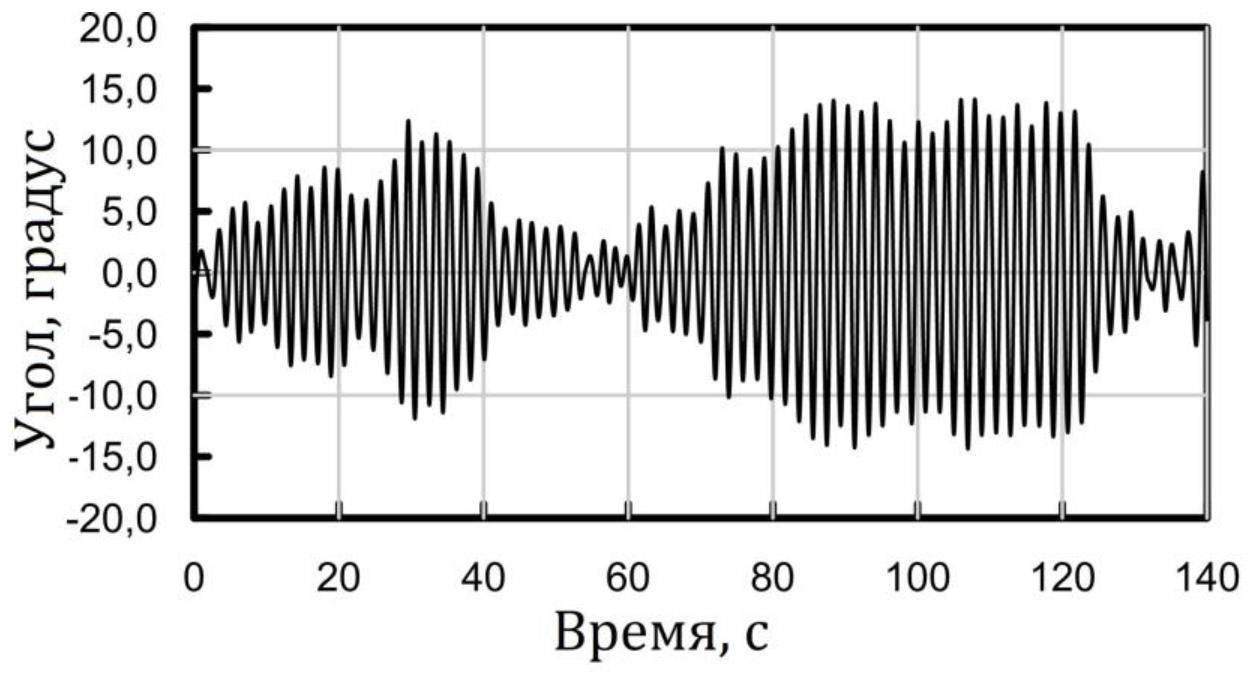

Рис. 13. Фрагмент записанной реализации бортовой качки модели в реальном времени при воспроизведении в бассейне нерегулярных волн со спектром № 1, имеющим τp = 1,89 с, hs = 87,71 мм

Fig. 13. Fragment of recorded realization of the model rolling in real time on irregular waves generated in the wave basin with spectrum No. 1 (τp = 1.89 s, hs = 87.71 mm)



Рис. 14. Фрагмент записанной реализации бортовой качки модели в реальном времени при воспроизведении в бассейне нерегулярных волн со спектром № 2, имеющим τp = 1,89 с, hs = 44,69 мм

Fig. 14. Fragment of recorded realization of the model rolling in real time on irregular waves generated in the wave basin with spectrum No. 2 (τp = 1.89 s, hs = 44.69 mm)



Поскольку в спектре волн присутствует набор гармоник, то расчет мощности по выражению (4) представляется затруднительным, так как это выражение выведено для одной гармоники. Поэтому для оценки гидродинамической эффективности модели в условиях нерегулярного спектра волнения мощность волн рассчитывалась как средняя спектральная мощность волн N сп MathType@MTEF@5@5@+= feaahGart1ev3aaatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaGaamOtamaaBa aaleaacaqGbrGaae4peaqabaaaaa@3874@  (Вт/м) на единицу длины волнового профиля по формуле [11]

N сп = 490τ Е h s 2 , MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaamOtamaaBa aaleaacaqGbrGaae4peaqabaGccqGH9aqpcaqG0aGaaeyoaiaabcda caqGepWaaSbaaSqaaiaadwbbaeqaaOGaamiAamaaDaaaleaacaWGZb aabaGaaGOmaaaakiaacYcaaaa@414F@

где τ Е MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiFu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGacaGaaiaabeqaamaabaabaaGcbaGaaeiXdmaaBa aaleaacaWGvqaabeaaaaa@37FA@   MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  энергетический период волн, равный для спектра JONSWAP 0,9τр, для спектра Пирсона MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=nbiaaa@37A4@  Московица 0,86τр.

Для спектров MathType@MTEF@5@5@+= feaahGart1ev3aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbuLwBLn hiov2DGi1BTfMBaeXatLxBI9gBaerbd9wDYLwzYbItLDharqqtubsr 4rNCHbGeaGqiVu0Je9sqqrpepC0xbbL8F4rqqrFfpeea0xe9Lq=Jc9 vqaqpepm0xbba9pwe9Q8fs0=yqaqpepae9pg0FirpepeKkFr0xfr=x fr=xb9adbaqaaeGaciGaaiaabeqaamaabaabaaGcbaacbaqcLbwaqa aaaaaaaaWdbiaa=zriaaa@37A8@ 1 и 2 нерегулярных волн в соответствии с реализациями рис. 13 и 14 мощность, приведенная к единице длины гребня волны, составила соответственно 4,90 и 1,30 Вт/м. Приведенная мощность энергии угловых колебаний модели составила 5,81 Вт/м для спектра № 1 и 1,91 Вт/м для спектра № 2. Гидродинамическая эффективность составила 119 и 148 % соответственно. Полученные результаты позволяют сделать вывод о том, что гидродинамическая эффективность возрастает при уменьшении высот волн и сохранении периода пика спектрального максимума.

Полученные значения гидродинамической эффективности в условиях нерегулярного волнения ожидаемо оказались ниже значений, полученных на регулярных волнах, но все же составили более 100 %. Это объясняется тем, что период спектрального максимума обоих спектров подобранного волнения соответствовал периоду собственных колебаний модели. Это означает, что в спектрах присутствовало значительное количество волн, периоды которых были близки или соответствовали периоду собственным колебаниям модели. Эти волны и вызывали большую бортовую качку, поскольку проявлялся эффект резонанса, который хорошо виден на рис. 13 в районе 80-й секунды (качка в этот момент достигала 30°).

Следует отметить, что в условиях нерегулярных волн с периодами спектрального максимума, отличными от периода собственных колебаний модели, гидродинамическая эффективность резонансного ВПГ будет падать еще больше, поскольку эффект резонанса будет минимальным или отсутствовать вовсе. Угловая качка модели значительно уменьшится, поскольку модель будет стремиться совершать угловые колебания в соответствии с углами склонов набегающих волн. Гидродинамическая эффективность на волнах с периодами, отличными от периода собственных колебаний модели, будет зависеть от добротности колебаний модели, т. е. от высоты пика и ширины полосы резонанса.

Полученные экспериментальные результаты гидродинамической эффективности позволяют сравнить ВПГ, работающий на резонансном принципе работы с известной уткой Солтера [10], которая считается одной из наиболее эффективных конструкций преобразователя энергии волн. Преимущество утки Солтера заключается в том, что она имеет цилиндрическую форму с выступающей частью, которая имеет большой коэффициент демпфирования, что позволяет совершать угловые колебания под воздействием волны и создавать при этом большой крутящий момент между ее секциями для передачи его генератору. При этом оставшаяся цилиндрическая часть имеет минимальное сопротивление в воде и не препятствует угловому повороту утки под воздействием волн. Это позволяет ей собирать максимум энергии набегающих волн. Однако такая конструкция является и ее недостатком, поскольку утка повторяет угол волнового склона и эффект резонанса в такой конструкции практически не проявляется. Поэтому ее эффективность, определяемая по методике, предложенной в работе [10], не может превышать 100 %, в то время как эффективность резонансного ВПГ может быть выше.

Заключение

Из предложенных рассуждений видно, что энергия волн даже при волнении малой интенсивности очень значительна. Она существенно зависит от длины волны, а низкочастотные волны вносят основной вклад в суммарную энергию волн. С учетом того что первичным преобразователем энергии волн является корпус станции с ВПГ, его линейные размеры будут определять мощность собираемой энергии, которая зависит от длины волнового профиля. Качка станции с ВПГ преобразуется в электрическую энергию, и для увеличения КПД такого преобразования целесообразно использовать резонансные преобразователи энергии.

Использование бортовых колебаний волновых буев и плавучих станций для сбора волновой энергии в условиях резонансной качки эффективнее, чем использование их вертикальных колебаний, поскольку при резонансе угловые колебания могут существенно превышать угол волнового склона набегающих волн. Применение принципа управляемого резонанса в волновых абсорберах позволяет существенно увеличить эффективность их работы. Гидродинамическая эффективность предложенного устройства возрастает при уменьшении высот и периодов волн, что чрезвычайно важно для сбора энергии в условиях малого волнения.

Повышение КПД выработки энергии станцией с ВПГ на волнах большой интенсивности неминуемо приведет к необходимости увеличения прочности ее корпуса, так как увеличатся и нагрузки на него от набегающих волн. Увеличение прочности, в свою очередь, приведет к увеличению массы станции. Кроме этого, для определения КПД ВПГ необходимо учитывать влияние нагрузки электрического генератора, который может вносить значительное демпфирование и уменьшать бортовую качку.

Таким образом, для обеспечения максимальной эффективности выработки энергии необходимо подбирать параметры станций с ВПГ для каждого района эксплуатации с учетом среднестатистических параметров волнения. А подстройка частоты собственных колебаний станции позволит расширить диапазон величин КПД преобразования волновой энергии.



1 Coast Guard, NOAA return weather buoy to service in Southeast Alaska // Defense Visual Information Distribution service : [site]. 2013. URL: https://www.dvidshub.net/image/1000279/coast-guard-noaa-return-weather-buoy-service-southeast-alaska (date of access: 21.04.2024).

2 Ocean Sentinel NOMAD™ MetOcean Buoy // AXYS Technologies Inc. : [site]. 2024. URL: https://axys.com/ocean-sentinel-nomad-metocean-buoy (date of access: 21.04.2024).

3 Морской беспилотник для гидрографических исследований // NauticExpo.ru : [site]. 2024. URL: https://www.nauticexpo.ru/proizvoditel-sudno/morskoj-bespilotnik-gidrograficeskih-issledovanij-42947.html (date of access: 21.04.2024).

4 Применение подводных глайдеров для геологоразведки // Korabel.ru : [сайт]. 2018. URL: https://www.korabel.ru/news/comments/primenenie_podvodnyh_glayderov_dlya_geologorazvedki.html (дата обращения: 31.01.2024).

5 Бойко А. Каталог подводных роботов // Robotrends.ru : [сайт]. 2021. URL: http://robotrends.ru/robopedia/katalog-podvodnyh-robotov (дата обращения: 21.04.2024).

6 Бойко А. Каталог надводных роботов на солнечных батареях // Robotrends.ru : [сайт]. 2022. URL: http://robotrends.ru/robopedia/katalog-nadvodnyh-robotov-na-solnechnyh-batareyah (дата обращения: 31.01.2024).

7 Garanovic A. SeaRAY autonomous offshore power system set for sea trials. 2020. URL: https://www.offshore-energy.biz/searay-autonomous-offshore-power-system-set-for-sea-trials (date of access: 21.04.2024).

8 Ocean Power Technologies : Company presentation. 2011. 36 p. URL: https://oceanpowertechnologies.gcs-web.com/static-files/212d7a27-1fee-40cc-92e2-ca600045c8a0 (date of access: 03.08.2024).

9 Установка для восполнения энергии морских буев : пат. 2577924 Рос. Федерация : МПК F03B 13/16 / Грязин Д. Г., Величко О. О. ; заявитель и патентообладатель Акционерное общество «Концерн «Центральный научно-исследовательский институт «Электроприбор». № 2015101953/06 ; заявл. 22.01.2015 ; опубл. 20.03.2016, бюл. № 8. 7 с.

10 Установка для восполнения энергии аккумуляторов малых морских автономных аппаратов и буев : пат. 2658713 Рос. Федерация : МПК F03B 13/20 / Грязин Д. Г., Епифанов О. К. ; заявитель и патентообладатель Акционерное № 2017127435 ; заявл. 31.07.2017 ; опубл. 22.06.2018, бюл. № 18. 11 с.

11 Коробков В. А. Преобразование энергии океана. Ленинград : Судостроение, 1986. 280 с.

12 Берто Г. О. Океанографические буи. Ленинград : Судостроение, 1979. 215 с.

13 Благовещенский С. Н., Холодилин А. Н. Справочник по статике и динамике корабля : в двух томах. Т. 2 : Динамика (качка) корабля. Ленинград : Судостроение, 1976. 176 с.

14 Ногид Л. М. Проектирование морских судов. Ч. 2 : Остойчивость судна и его поведение на взволнованном море. Ленинград : Судостроение, 1967. С. 72.

15 Поплавковая волновая электростанция : пат. 2037642 Рос. Федерация : МПК F 03 B 13/16 / Темеев A. A. ; заявитель и патентообладатель Темеев A. A. № 93043446/29 ; заявл. 31.08.1993 ; опубл. 19.06.1995. 12 с.

16 Кухлинг Х. Справочник по физике. Москва : Мир, 198285. 519 С. 230.

17 Мобильная распределенная система подводного наблюдения : пат. 2767384 Рос. Федерация : МПК G 01 S 3/80 / Грязин Д. Г., Машошин А. И., Пашкевич И. В. ; заявитель и патентообладатель Акционерное общество «Концерн «Центральный научно-исследовательский институт «Электроприбор». № 2021127083 ; заявл. 15.09.2021 ; опубл. 17.03.2022, бюл. № 8. 21 с.

18 Пономарёв С. Д., Андреева Л. Е. Расчет упругих элементов машин и приборов. М. : Машиностроение, 1980. С. 64–66.

19 Legacy Products: NDI’s 40-year history and transition // NDI : [site]. 2022. URL: https://www.ndigital.com/products/legacy-products (date of access: 21.04.2024).

20 Луговский В. В. Динамика моря. Ленинград : Судостроение, 1976. 200 c.

21 Кочин Н. Е., Кибель И. А., Розе Н. В. Теоретическая гидромеханика. Часть первая. Издание шестое. М. : Физматгиз, 1963. 584 с.

×

作者简介

D. Gryazin

“Concern “SCRI “Elektropribor”, JSC; FSAEI HE “National Research University ITMO”

编辑信件的主要联系方式.
Email: volnagdg@yandex.ru
ORCID iD: 0000-0003-3562-6815
SPIN 代码: 3914-7387
Scopus 作者 ID: 25638150600

главный метролог, профессор факультета систем управления и робототехники, доктор технических наук

俄罗斯联邦, Saint Petersburg; Saint Petersburg

K. Gleb

PJSC «Gazprom»

Email: volnagdg@yandex.ru
ORCID iD: 0000-0003-4914-3603
SPIN 代码: 5681-0690
Scopus 作者 ID: 57214354068

главный технолог, кандидат технических наук

俄罗斯联邦, Saint Petersburg

参考

  1. Applied Soft Computing and Embedded System Applications in Solar Energy / R. K. Pa-chauri [et al.]. Boca Raton, USA : CRC Press, 2021. 254 р.
  2. Применение автономного необитаемого подводного аппарата для гидрографических исследований в Охотском море / Д. Н. Михайлов [и др.] // Подводные исследования и робототехника. 2017. № 2. С. 4–13. EDN YLFSVL.
  3. Modelling dynamic photovoltaic arrays for marine applications / J. Storey [et al.] // 2016 IEEE 17th Workshop on Control and Modeling for Power Electronics (COMPEL). Trond-heim, Norway, 2016. P. 1–8. https://doi.org/10.1109/COMPEL.2016.7556720
  4. Design methodology for a SEAREV wave energy converter / M. Ruellan [et al.] // IEEE Transactions on Energy Conversion. Vol. 25, iss. 3, P. 760–767. http://doi.org/10.1109/TEC.2010.2046808
  5. Scaled development of a novel Wave Energy Converter through wave tank to utility-scale la-boratory testing / K. Rhinefrank [et al.] // 2015 IEEE Power & Energy Society General Meet-ing. Denver, CO, USA, 2015. P. 1–5. http://doi.org/10.1109/PESGM.2015.7286008
  6. Wave tank testing of a pendulum wave energy converter 1:12 scale model / N. Pozzi [et al.] // International Journal of Applied Mechanics. 2017. Vol. 9, no. 2. 1750024. http://doi.org/10.1142/S1758825117500247
  7. Clément A. H., Babarit A. Discrete control of resonant wave energy devices // Philosophical transactions of the Royal Society A. Mathematical, physical and engineering sciences. 2012. Vol. 370, iss. 1959. P. 288–314. http://doi.org/10.1098/rsta.2011.0132
  8. Application of a simulation model for a heave type wave energy converter / S. Saeidtehrani [et al.] // Proceedings of the 12th European Wave and Tidal Energy Conference, 27th Aug –1st Sept 2017, Cork, Ireland. Cork (Ireland), 2017. 948. P. 1–8.
  9. Линейные электрические машины возвратно-поступательного действия – типы и кон-струкции электрических машин / В. Б. Баль [и др.] // Вопросы электромеханики. Труды ВНИИЭМ. 2015. Т. 148, № 5. С. 3–13.
  10. Salter S. Wave energy: Nostalgic ramblings, future hopes and heretical suggestions // Journal of Ocean Engineering and Marine Energy. 2016. Vol. 2, iss. 4. P. 399–428. https://doi.org/10.1007/s40722-016-0057-3
  11. Pastor J., Dou Y.-Q., Liu Y. Wave energy resource analysis for use in wave energy conver-sion // Proceedings of the 36th Industrial Energy Technology Conference (IETC 2014). New Orleans, USA, 2014.

补充文件

附件文件
动作
1. JATS XML
2. Fig. 1. Offshore floating stations for real-time ocean monitoring owned by the Catalina Sea Ranch company (a) and the US Coast Guard (b)

下载 (158KB)
3. Fig. 2. AUV battery recharge station SeaRAY desined by the Columbia Power Technologies company

下载 (102KB)
4. Fig. 3. Wave absorber within the SeaRAY system

下载 (161KB)
5. Fig. 4. Design of the station hull with WFG: 1 – floating hull; 2 – energy conversion mechanism; 3 – ballast tanks; 4 – pendulum proof mass; 5 – extendable rod; 6 – extendable rod drive

下载 (96KB)
6. Fig. 5. Mechanism for converting roll energy into electrical power: 1 – input shaft; 2 – twist stop; 3 – angle sensor; 4 – pendulum; 5 – extendable rod; 6 and 7 – unidirectional rotation freewheel couplings, e.g., ratchet or freewheel clutches, with tooth rims; 8 – output shaft; 9, 10 and 11 – gear wheels; 12 – spring drum; 13 – gear wheel of electrical machine; 14 – electrical machine; 15 – flat spiral spring; 16 – tooth rim; 17 – extendable rod mechanism; 18 – extendable rod; 19 – drive housing pipe; 20 – extendable rod bearings; 21 – rope; 22 – pulley; 23 – motor with gearbox; 24 – multi-turn angle sensor

下载 (136KB)
7. Fig. 6. Design of a station with WFG for installation at an anchor

下载 (128KB)
8. Fig. 7. Model tested in a wave experimental basin

下载 (99KB)
9. Fig. 8. One of two pendulum systems fixed on the model sides: 1 – rod; 2 – rod rotation shaft fixed on the axis of the models’ center of mass; 3 – load with a screw stop moving along the rod

下载 (116KB)
10. Fig. 9. Scheme of the experimental wave basin in Krylov State Research Center

下载 (116KB)
11. Fig. 10. Scheme of the system for model retention at the wave selection point in the ex-perimental basin

下载 (44KB)
12. Fig. 11. Model during wave tests in the experimental wave basin

下载 (160KB)
13. Fig. 12. Fragment of recorded realization of model rolling oscillations on regular waves of 0.06 m high with the period 1.89 s in real time

下载 (115KB)
14. Fig. 13. Fragment of recorded realization of the model rolling in real time on irregular waves gen-erated in the wave basin with spectrum No. 1 (τp = 1.89 s, hs = 87.71 mm)

下载 (98KB)
15. Fig. 14. Fragment of recorded realization of the model rolling in real time on irregular waves gen-erated in the wave basin with spectrum No. 2 (τp = 1.89 s, hs = 44.69 mm)

下载 (106KB)

版权所有 © Грязин Д.G., Глеб K.A., 2024

Creative Commons License
此作品已接受知识共享署名-非商业性使用 4.0国际许可协议的许可。

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
