This article discusses in detail the main issues of quality management of products made from multicomponent elastomeric composites based on information models. The main technological stages, technical procedures and production operations in a complex chemical-technological system for producing finished products from multi-component elastomeric composites are described (considered). A logical-information model of a production system is presented based on a verbal model for describing processes in tabular form. The main actions and functions of process performers that implement specific stages of production of semi-finished and finished products are presented. Based on the principles of the systems approach and the SADT methodology of structural analysis, a set of logical-information and functional models was built for the production system – descriptions of a complex chain of production processes for producing elastomeric composites. A generalized functional and technological scheme for the production of a finished product is proposed based on the IDEF0 functional modeling methodology. A functional decomposition of a generalized structural-functional model of production was carried out in order to detail the production stages, operations and actions of individual performers of process groups. All technological stages and operations for the production of the finished product – an elastomeric composite with a level of properties and performance characteristics that meet the required level of quality indicators – have been formalized. The proposed information support in the form of a complex of structural and functional production models can be used for further intensification of production processes, organization of a more flexible and adaptive, highly efficient process of operational management and production control by identifying the most sensitive control points. Identifying and using new control points will allow you to more effectively manage the quality characteristics of the finished product. The scientific research methodology is based on the analysis of scientific data, comparative analysis, data synthesis, and graphic interpretation. The result of the study is the creation of an information support model for managing the quality of products made from multi-component elastomeric composites. The work also identifies development prospects and reviews research in this area.
Full Text
Введение
Современное промышленное производство изделий из эластомеров представляет собой сложный многостадийный процесс, характеризующийся наличием нескольких последовательных стадий [1–4].
В работе рассматриваются система производства изделий из эластомеров, а также химико-технологические процессы смешения и структурирования многокомпонентных эластомерных композитов. Данные процессы включают: подготовку каучука и ингредиентов к смешению; навеску ингредиентов; собственно процесс смешения каучука с ингредиентами, приводящий к образованию промежуточного продукта – сырой резиновой смеси, полуфабриката; процесс структурирования, а также контроль и управление процессами смешения и структурирования эластомерных композитов на стадии резиновой смеси и готового продукта.
Для оперативного принятия управленческих решений по регулированию качества продукции на основе контроля параметров процессов смешения и структурирования многокомпонентных эластомерных композитов необходимо обладать всей полнотой информации о совокупности данных процессов, что показывает целесообразность создания системы информационного обеспечения. Решение этих задач требует систематического анализа связей и закономерностей функционирования и развития объектов и процессов с учетом особенностей отрасли на основе баз данных информационных технологий, теории управления и принятия решений [5–9].
Основная часть
Представление в формализованном виде процессов производства продукции из многокомпонентных эластомерных композитов начинается с разработки и актуализации нормативно-технической документации. Сначала формулируется словесное описание, представляющее собой вербальную модель процессов.
Вербальное моделирование процессов производства готового продукта – изделия из эластомерных композитов – выполнено в виде логико-семантической модели. В общем виде логико-семантическую модель процесса получения многокомпонентного эластомерного композита можно представить в виде таблицы, перечислив основные функции, действия и исполнителей производственных процессов, стадий и операций (табл. 1).
Таблица 1. Логико-семантическая модель процесса структурирования многокомпонентных эластомерных композитов в табличной форме
Table 1. Logical-semantic model of the process of structuring multicomponent elastomeric composites in tabular form
Функции процесса | Документы процесса | Исполнители процесса |
F1 – определение параметров производства резиновой смеси F2 – подготовка каучука и ингредиентов к смешению F3 – контроль качества смеси F4 – доработка смеси F5 – оценка и контроль вулканизационных характеристик смеси F6 – контроль свойств готового изделия, выявление брака | D1 – карта производства смеси D2 – паспорт каучука D3 – паспорт смеси D4 – паспорт смеси, данные виброреометрии D5 – паспорт смеси, данные физико-механических испытаний D6 – паспорт свойств готового продукта
| E1 – оператор узла подготовки к смешению E2 – вальцовщик E3 – специалист ЦЗЛ E4 – специалист-технолог E5 – специалист отдела контроля качества готовой продукции
|
Процедуру подготовки каучука и ингредиентов к смешению (F2) осуществляет отдельный исполнитель процесса – оператор установки подготовки (Е1).
Определение значений технологических параметров производства резиновой смеси (F1) осуществляется специалистом-вальцовщиком (Е2) с помощью контрольных карт (D1), которые показывают необходимый уровень значений технологических параметров процесса смешения с учетом сохранения доверительных интервалов [10, 11].
Контроль качества полуфабриката (сырьевой смеси) (F3) осуществляют специалисты центральной заводской лаборатории (ЦЗЛ) (Е3) производителя по паспорту смеси (D3).
Процедуру оценки характеристик вулканизации (F5) проводит технолог (Е4) с использованием паспорта смеси и данных реометрических испытаний (D3).
Контроль получения стандартной продукции (F4) – заключительный этап – осуществляется специалистами отдела технического контроля качества готовой продукции (Е5) по данным испытаний технических свойств продукции (D5) [8].
Рис. 1. Диаграмма уровня А0 – обобщенная функциональная модель получения ЭКМ (ТУ – технические условия, РД – регламентирующие документы)
Fig. 1. Diagram of level A0 – generalized functional model for obtaining ECM (TS – technical specifications, RD – regulatory documents)

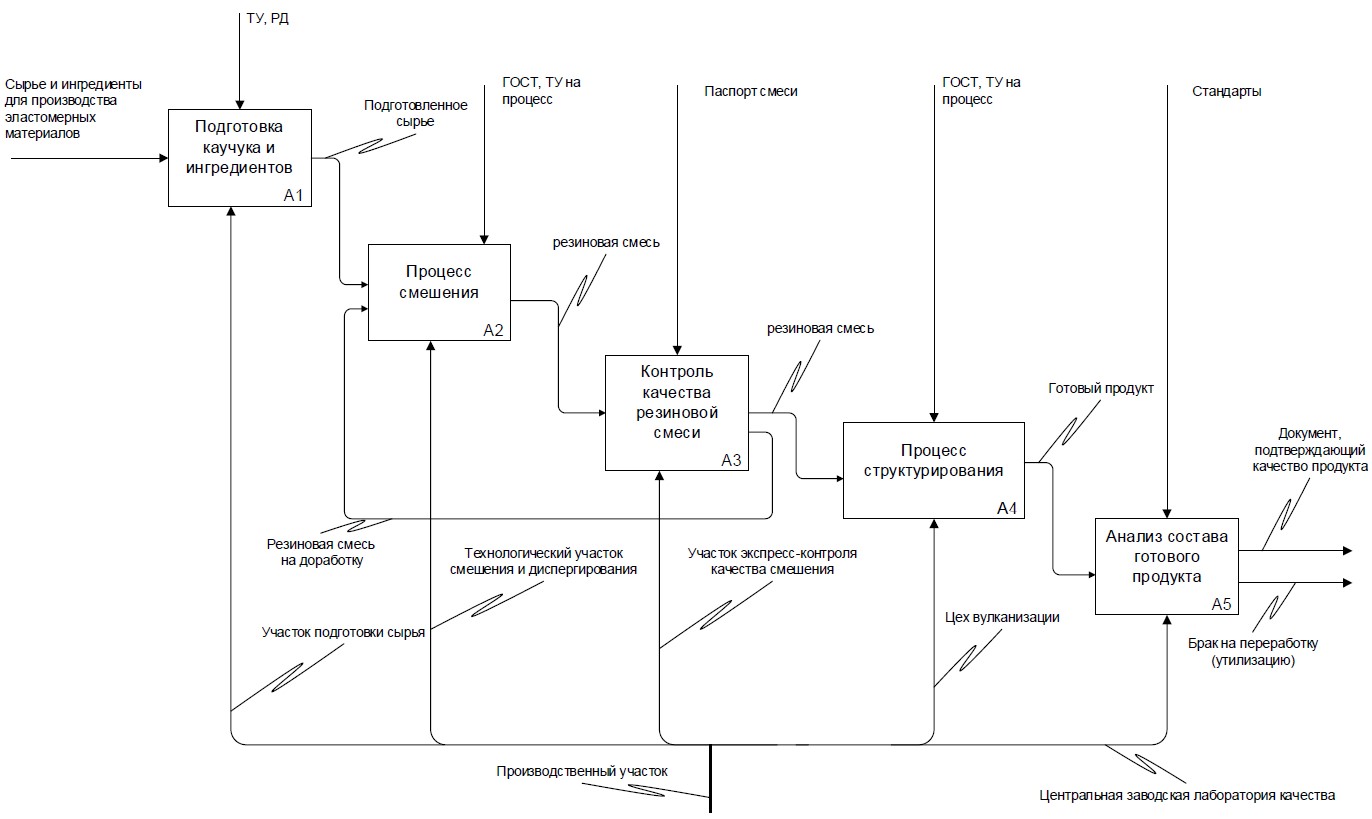

Представленная на рисунке 1 диаграмма уровня А0 – структурно-функциональная схема, представляющая собой обобщенную схему получения эластомерного композита [12, 13]. Здесь на входе – сырье (эластомерная основа – каучук) и различные ингредиенты для производства эластомерных композиционных материалов (ЭКМ). Процессы получения ЭКМ строго регламентированы и документированы [14]. На выходе получается продукт – эластомерный композиционный материал с заданным на этапе рецептуростроения комплексом свойств, требования к уровню которых заложены в стандартах и сертификатах на готовую продукцию.
Далее выполняется декомпозиция данной диаграммы, она приведена на рис. 2. Диаграмма уровня А1 – детализация процессов получения ЭКМ на основе функционального моделирования [14, 15].
Рис. 2. Диаграмма А1. Детализация процессов получения ЭКМ на основе функционального моделирования
Fig. 2. Diagram A1. Detailing the processes for obtaining ECM based on functional modeling
На входе подаются исходные реагенты – каучук и различные ингредиенты. Они попадают на участок подготовки к проведению процесса смешения. Подготовка каучука – эластомерной основы композиций – представляет собой его доработку до определенного уровня пластоэластических свойств (пластикация или пластификация), а также резку на части определенного размера и массы. Подготовка ингредиентов – несколько процессов: их предварительное измельчение (диспергирование), а также ручная или автоматизированная навеска – дозирование согласно рецептурному листу или паспорту смеси. Таким образом, в стадии смешения участвуют заранее подготовленные материалы.
Подготовленное сырье поступает на технологический участок смешения. Процесс смешения, как правило, проводится в резиносмесителе закрытого типа. Смешение каучука с ингредиентами проводится в течение строго определенного времени. Промежуточный продукт – сырая резиновая смесь – попадает на экспресс-контроль качества (анализ перерабатываемости). После проверки, при частичном несовпадении параметров, отвечающих за ее переработку, смесь возвращается на этап смешения и дорабатывается до заданных значений.
Резиновая смесь, отвечающая всем показателям качества, отправляется на этап структурирования (вулканизацию) – заключительный этап, предшествующий получению готовой продукции. Процесс реализуется в цеху вулканизации в прессе при заданной температуре под давлением.
Полученный в ходе структурирования готовый продукт поступает в центральную заводскую лабораторию на контроль качества. Продукция, прошедшая контроль, отправляется на склад и реализуется. Готовый продукт с отклонениями в уровне свойств либо становится готовой продукцией классом ниже, либо отправляется в брак и утилизируется.
Для выбора контрольных точек процессов смешения и структурирования эластомерных композитов необходимо выполнить следующие действия:
- провести системный анализ взаимосвязей всех производственных стадий и операций и создать на его основе информационное обеспечение цепочки производственных процессов на основе комплекса моделей. Системный анализ в данном подходе направлен на выявление скрытых взаимосвязей в сложной производственной системе получения многокомпонентных эластомерных композитов;
- определить назначение и показатели эффективности всего техпроцесса получения эластомерного композита в целом, а также для отдельных стадий и производственных операций;
- установить основные возмущающие воздействия, оказывающие влияние на вход техпроцесса и его показатели эффективности.
Заключение
Предложен комплекс моделей процессов получения многокомпонентного эластомерного композита. Представлены инструменты выявления и использования новых контрольных точек процессов, позволяющие более гибко и эффективно управлять характеристиками качества готового продукта. Рассмотренные в статье подходы к описанию сложных химико-технологических процессов смешения и структурирования многокомпонентных эластомерных композитов являются инструментами организации высокоэффективного управления и контроля процессов на основе системного подхода и структурного анализа.
