Задача обнаружения надводных объектов в условиях плохой видимости

Полный текст

Введение

Обнаружение и распознавание надводных объектов в условиях плохой видимости представляет собой сложную задачу, сталкивающуюся с несколькими ключевыми проблемами. Во-первых, ухудшение видимости из-за осадков (дождя, снега, тумана), а также работа в сумерках. Во-вторых, изменение контура судна вследствие перемены угла обзора и расстояния также усложняет задачу идентификации. Например, с высоты птичьего полета судно будет выглядеть иначе, чем вблизи от видеокамеры [1]. В-третьих, возможна нехватка обучающих данных, собранных в условиях плохой видимости. Наконец, сложность алгоритмов обработки видеоданных также играет важную роль с точки зрения возможности их использования в реальном времени.

Для детекции надводных объектов по данным видеонаблюдения могут применяться сверточные нейронные сети (CNN) [2]. Большой интерес представляют исследования по применению вейвлет-нейронных сетей в области компьютерного зрения [3].

В настоящей статье обсуждаются вопросы детекции надводных объектов по данным видеонаблюдения на основе модели внимания.

Алгоритмы обнаружения объектов YOLO

YOLO – это передовая система обнаружения объектов в реальном времени. Благодаря широкому диапазону доступных вариантов можно выбрать версию, наиболее подходящую для ваших нужд. Например, Tiny YOLO – это самый «компактный» вариант, который может работать быстро даже на смартфонах или Raspberry Pi.

Самое большое преимущество модели YOLO, собственно, отражено в названии – You Only Look Once. Эта модель накладывает на изображение сетку, разделяя его на ячейки. Каждая ячейка пытается предсказать координаты зоны обнаружения с оценкой уверенности для этих полей и вероятностью классов. Затем оценка уверенности для каждой зоны обнаружения умножается на вероятность класса, чтобы получить окончательную оценку.

Сверточные НС находят применение для обнаружения объектов на изображениях. Существующие архитектуры таких НС можно разделить на две категории: одноэтапные (one-stage) и двухэтапные (two-stage).

В двухэтапных нейросетевых алгоритмах на первом этапе осуществляется поиск подозрительных зон на изображении, которые могут содержать интересующие нас объекты, а на втором этапе выполняется классификация зон, найденных на первом этапе. Среди двухэтапных алгоритмов детектирования объектов на изображении наиболее известны Fast-RCNN и Faster-RCNN.

Одноэтапные нейросетевые алгоритмы детектирования объектов на изображении сразу нацелены на обнаружение объектов и отличаются простотой и высокой скоростью работы. К алгоритмам данного вида относится YOLO (You Only Look Once). Основная идея YOLO заключается в том, что на входном изображении наносится сетка с фиксированным размером ячейки и осуществляется предсказание ограничивающих рамок – якорей всех объектов.

Вейвлет-нейронные сети

Поскольку растровое изображение является двумерным дискретным сигналом, то к нему применимы двумерные дискретные вейвлет-преобразования (DWT). В настоящее время вейвлеты широко применяются в области обработки растровых изображений, включая задачи фильтрации, реставрации и идентификации изображений.

Двумерное дискретное вейвлет-преобразование (DWT) получается в результате применения одномерного преобразования последовательно к строкам и столбцам изображения. Для изображения размером $𝑀\times 𝑁$пикселей DWT дает четыре не перекрывающихся поддиапазона с разным разрешением: LL, LH, HL и HH. Поддиапазон LL представляет более грубое приближение исходного изображения, охватывая его низкочастотные компоненты. Поддиапазоны HL, LH и HH в совокупности охватывают высокочастотные элементы изображения: поддиапазоны LH и HL регистрируют изменения изображения по горизонтальной и вертикальной осям соответственно, а поддиапазон HH – изменения изображения по диагонали.

Посредством вейвлетов решают задачу подавления шумовой части сигнала без ухудшений его качества с последующим восстановлением исходной формы сигнала. В этих вейвлет-технологиях находят применение вейвлеты Хаара. В настоящей работе мы используем вейвлеты с базисом Haar.

Развитие методов вейвлет-анализа изображений и CNN закономерно приводит к идее их интеграции. Здесь возможны два подхода: в первом исходное изображение подвергается вейвлет-преобразованию и затем применяется сеть CNN [4], а во втором вейвлеты интегрируют в структуру сети посредством вейвлет-нейронной сети [2].

В вейвлет-нейронных сетях (Wavelet Neural Networks, WNN) в качестве функции активации используются вейвлеты [4]. Такие нейронные сети обладают хорошими показателями скорости и качества обучения и получают все более широкое распространение.



Рис. 1. Блок вейвлет-нейронных сетей

Fig. 1. Block of wavelet neural networks



После завершения вейвлет-преобразования данные проходят через сверточный слой, как показано на рисунке 1. Этот слой специально разработан для обработки увеличенного количества каналов, где количество входных каналов в четыре раза больше исходных. Это позволяет нейронной сети изучать признаки из различных поддиапазонов, используя информацию на разных частотах и с разных углов. В результате сеть способна обнаруживать признаки на разных масштабах – от мелких деталей до общей структуры объекта.

Вейвлет-нейронные преобразования предоставляют несколько важных преимуществ. Во-первых, они обеспечивают многомасштабный анализ, позволяющий сети обрабатывать информацию на разных уровнях детализации. Во-вторых, способность разделять информацию по частотам помогает сети лучше различать шум и полезную информацию. В-третьих, этот процесс создает форму естественного сжатия информации, уменьшая сложность данных без потери важной информации. Наконец, значительно улучшается способность обнаружения признаков на разных масштабах, что способствует повышению эффективности сети в распознавании объектов разных размеров.

Механизмы внимания в компьютерном зрении

Концепция внимания в контексте нейронных сетей и глубокого обучения была представлена в статьях [5, 6]. Механизм позволяет моделям обращать внимание на разные части входных данных с различной степенью важности. Основная идея механизма внимания в компьютерном зрении состоит в том, чтобы научить систему фокусироваться на важной информации, обращать внимание и игнорировать нерелевантную информацию. Внедрение механизмов внимания позволило добиться значительных успехов в компьютерном зрении.

Сверточный модуль внимания (сonvolutional block attention module) применяется для задач детектирования объектов на изображениях. Компоновку данного модуля представляет рис. 2. Он состоит из двух последовательно применяемых подмодулей – канального (применяется ко всем каналам одного пикселя с изображения) и пространственного (применяется ко всему изображению с фиксированным каналом).

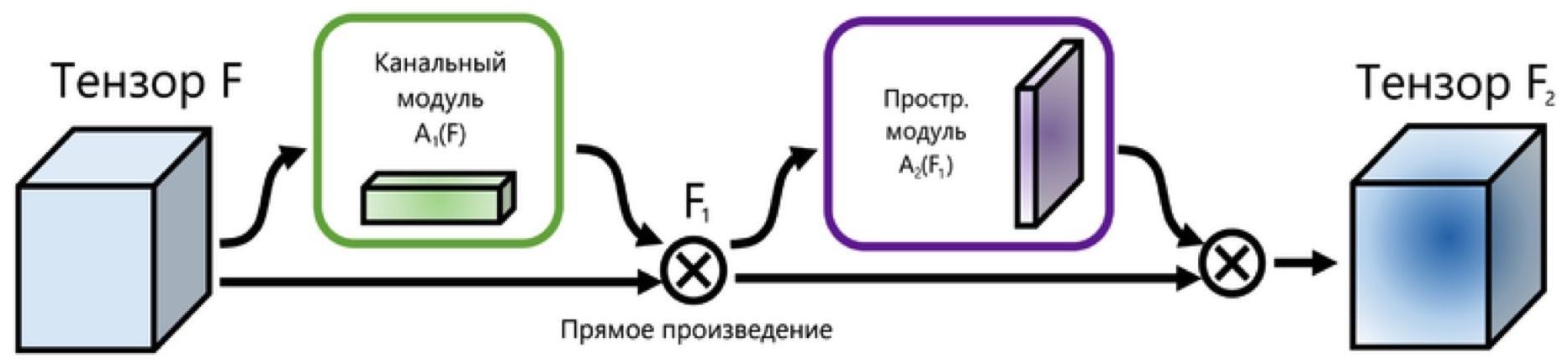

Рис. 2. Сверточный модуль внимания

Fig. 2. Convolutional attention module



Действие модуля иллюстрирует рис. 2. На вход блока подается множество признаков $F\in {\mathit{R}}^{C\times H\times W}$, где $C$ – число каналов, $H$ – высота, $W$ – длина изображения. Канальный подмодуль $A_1\left(F\right)$ принадлежит множеству ${\mathit{R}}^{C\times 1\times 1}$, а пространственный $A_2\left(F\right)$ принадлежит множеству ${\mathit{R}}^{1\times H\times W}$. Применение модуля можно описать соотношениями

$F_1=A_1\left(F\right)\otimes F, F_2=A_2\left(F_1\right)\otimes F_1$. (1)

Здесь символ $\otimes$ обозначает поэлементное произведение, а тензоры $A_1\left(F\right)$ и $A_2\left(F_1\right)$ копируются вдоль недостающих измерений. $F_1$ – тензор после применения канального модуля внимания, $F_2$ – выходное множество признаков.

Сверточные сети Wavelet-Attention

Сети CNN используются в задачах классификации изображений. Однако на эффективность их работы существенно влияют шум, помехи, условия плохой видимости и другие негативные факторы. В этой связи интерес представляют сверточные сети Wavelet-Attention (WA-CNN), также реализующие механизм внимания [8].

WA-CNN декомпозирует карты признаков на низкочастотные и высокочастотные компоненты. Низкочастотные компоненты хранят основную информацию, а высокочастотные – детали и шум. Discrete Wavelet Transform (DWT) применяется в обработке изображений и может быть интегрирован в CNN. DWT используется для подавления шума и сохранения структур признаков.

WA-CNN использует WA блок для получения детальной информации, содержащейся в высокочастотных компонентах.

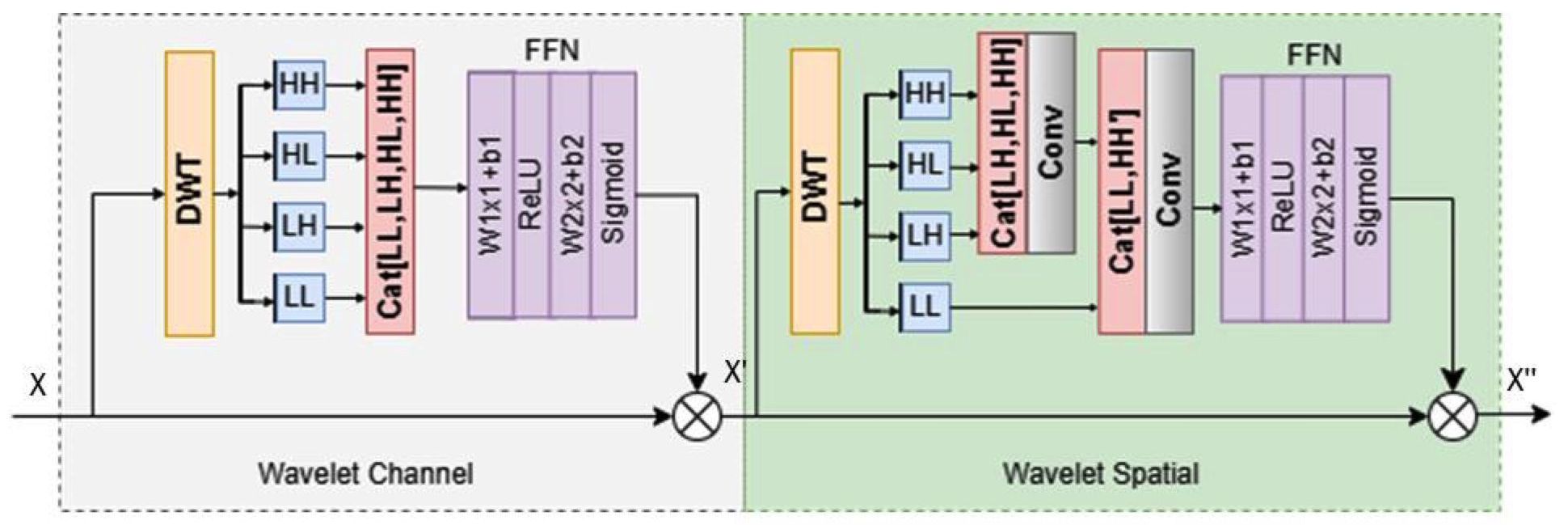

Рис. 3. Cтруктура Wavelet Attention

Fig. 3. Wavelet Attention structure



Wavelet-Attention состоит из двух основных компонентов: модуля Wavelet Channel (WC) и модуля Wavelet Spatial (WS). Мы используем следующие обозначения: $𝑋$ является входом, который может быть либо исходным изображением, либо его отображением. ${𝑋}^{\text{'}}$ обозначает выход WC, а ${𝑋}^{\text{'}\text{'}}$ – выход WS.

Модуль WC использует статистическую информацию, полученную из высоко- и низкочастотных характеристик поддиапазонов, разложенных с помощью DWT. Впоследствии статистические признаки получаются путем агрегирования коэффициентов вышеупомянутых поддиапазонов.

Суть WC заключается в том, чтобы путем точных вычислений присваивать различные веса признакам из разных каналов вследствие чего элементы с более высокой значимостью оказывают большее влияние. Интеграция с вейвлет-технологией позволяет механизму внимания работать на более детальном уровне, что еще больше повышает эффективность подхода, основанного на канальном внимании.

А модуль WS использует преимущества как высокочастотных, так и низкочастотных компонентов сигнала. В процессе работы модуля происходит объединение высокочастотных поддиапазонов (LH, HL, HH) для формирования нового представления высокочастотных признаков, обозначаемого как HH′. Полученная пара поддиапазонов LL и HH′ концептуально аналогична паре результатов среднего и максимального объединения, используемых в традиционных механизмах WS. Для восстановления исходной размерности признакового пространства объединенный результат LL и HH′ пропускается через транспонированный сверточный слой. Завершающим этапом, как и в модуле WC, является применение механизма FFS (Feed Forward Network) перед формированием выходного сигнал.

Благодаря одновременным преимуществам высокой точности и скорости мы приняли YOLOv8 [7] в качестве базового алгоритма, показанного на рисунке 4. При этом заменили класс Conv, который имеет блок Conv2d c размером stride 2, на Wavelet Conv и добавили еще 3 модели Wavelet Attention, как показано на рис. 4.

Кроме классов Wavelet Conv и Wavelet Attention, архитектура сети включает в себя классы C2f и SPPF, подробнее структуры представлены на рис. 4.

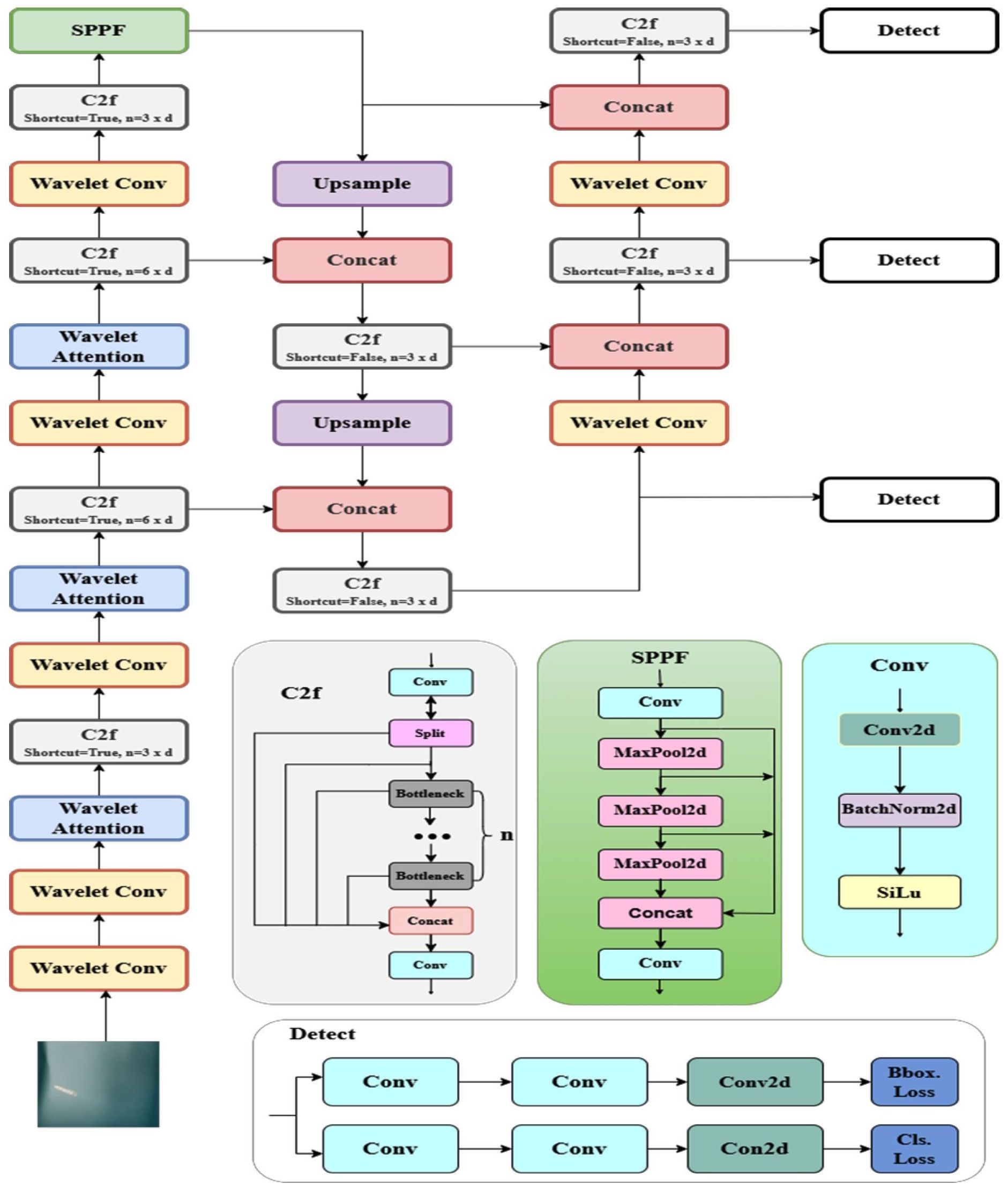

Рис. 4. Архитектура нейронных сверточных сетей с вейвлет-преобразованием

Fig. 4. Architecture of neural convolutional networks with wavelet transform



C2f (Cross Stage Partial Network – Faster) в этой архитектуре используется как важный компонент основы для эффективной обработки и извлечения признаков. В частности, C2f работает путем разделения входного потока на две ветви: одна ветвь проходит через серию блоков bottleneck, повторяющихся n раз для изучения сложных признаков, в то время как другая ветвь проходит напрямую для сохранения исходной информации, после чего обе ветви объединяются. В модели блоки C2f настроены с различными параметрами, такими как shortcut=True/False, для управления короткими соединениями и n=3xd для определения количества повторений Bottleneck, что помогает сбалансировать сложность модели и способность извлечения признаков, одновременно оптимизируя скорость обработки по сравнению с традиционной версией CSP. Такая конструкция не только значительно снижает вычислительные затраты, но и сохраняет способность к изучению различительных признаков, что особенно полезно при обработке признаков из Wavelet Conv и подготовке их для последующих этапов детектирования.

А SPPF (Spatial Pyramid Pooling Fast) в YOLOv8 играет важную роль в улучшении способности модели к обнаружению объектов. Он позволяет модели обрабатывать пространственные характеристики на разных масштабах, что помогает более эффективно обнаруживать объекты, особенно в ситуациях с разнообразными размерами объектов. SPPF уменьшает размер входных данных, собирая информацию из различных областей изображения, не теряя при этом важные детали. Используя уровни пулинга, SPPF объединяет извлеченные характеристики с разных размеров, создавая более обобщенный выход. Это не только улучшает точность обнаружения объектов, но и оптимизирует время и ресурсы вычислений, что делает YOLOv8 более эффективным.

Основные преимущества такого подхода заключаются в следующем. Во-первых, интеграция вейвлет-преобразований позволяет эффективно разделять изображение на частотные поддиапазоны, сохраняя важные детали, такие как границы объектов, даже в условиях низкого разрешения. Это особенно полезно для обнаружения неопознанных объектов, которые часто теряются при использовании традиционных методов свертки и пулинга. Во-вторых, предложенный Wavelet-Attention использует информацию из частотных поддиапазонов для улучшения как Wavelet Channel, так и Wavelet Spatial, что позволяет модели более эффективно фокусироваться на важных областях изображения. В-третьих, интеграция этих модулей в YOLOv8 значительно улучшает точность обнаружения, особенно для неопознанного объекта, а также сохраняет высокую скорость обработки.

Эксперименты и результаты

В проведенных экспериментах решалась задача распознавания морских судов по их внешнему виду. В качестве базовой нейросети использовалась YOLOv8.

Рассматривались следующие типы судов: грузовые, военные, транспортные, круизные и нефтяные танкеры. Использовались аэрофотоснимки с БПЛА. Набор данных содержит 7000 изображений реальных судов 256 х 256 px в условиях плохой видимости (туман, дождь). Соотношение обучающего, тестового и проверочного множеств в экспериментальном наборе данных составляет 6 : 2 : 2. Число эпох при обучении сети – 300.

Программно-аппаратные средства: ОС Windows 11, графической процесс NVIDIA GeForce RTX 3050, библиотека глубокого обучения PyTorch (Python 3.9, версии Torch – 3.7 и 1.11.0).

Для оценки эффективности алгоритмов обнаружения объектов использовались показатели mAP – средняя точность, точность (Precision – P), полнота (Recall – R), F1 – мера (взвешенное среднее между точностью и полнотой), а также FPS – кадры в секунду. FPS – важный показатель для оценки скорости работы алгоритма обнаружения целей, который указывает на количество кадров в секунду, обрабатываемых алгоритмом обнаружения.

Precision – это показатель правильности предсказания, отражающий долю точно предсказанных исходов. Recall представляет собой отношение числа правильно идентифицированных категорий к общему числу категорий, присутствующих в тестовом наборе. Метрика mAP0.5 рассчитывает среднее значение точности по всем категориям с учетом порога IoU (intersection over union), равного 0,5. Она служит для оценки эффективности модели при определенном пороге IoU. С другой стороны, mAP0.5:0.95 обозначает среднее значение mAP при различных пороговых значениях IoU в диапазоне от 0,5 до 0,95 с шагом в 0,05. Эта комплексная метрика отражает производительность модели в диапазоне пороговых значений IoU, обеспечивая более широкую оценку ее точности. Показатель F1 основан на среднем значении точности и полноты модели. Его значение варьирует от 0 до 1, где значение ближе к 1 указывает на то, что модель имеет лучший баланс между точностью и полнотой. Если одно из значений P и R смещено в сторону 0, F1 также будет близок к 0, что указывает на плохую работу модели. При совместном рассмотрении значений P и R показатель F1 помогает оценить точность модели в предсказании положительных категорий и ее чувствительность к положительным категориям.

Результаты тестирования алгоритмов распознавания приведены в таблице 1. Они показывают, что предложенный алгоритм дает наилучшие результаты по скорости и точности обнаружения.



Таблица 1. Результаты тестирования алгоритмов обнаружения объектов

Table 1. Test results of object detection algorithms

Алгоритм	mAP0.5 (%)	mAP0.5:0.95 (%)	P (%)	R (%)	F1 (%)	FPS
Faster R-CNN	83.16	45.09	86.49	79.00	82.58	83
RetinaNet	80.08	42.20	80.88	74.47	77.54	58
YOLOv5	85.87	49.43	86.53	80.51	83.41	120
YOLOv7	86.54	50.35	87.24	83.69	85.43	98
YOLOv8	89.15	54.47	89.3	86.73	88.00	131
Наш алгоритм	91.96	55.43	92.14	88.27	90.16	138

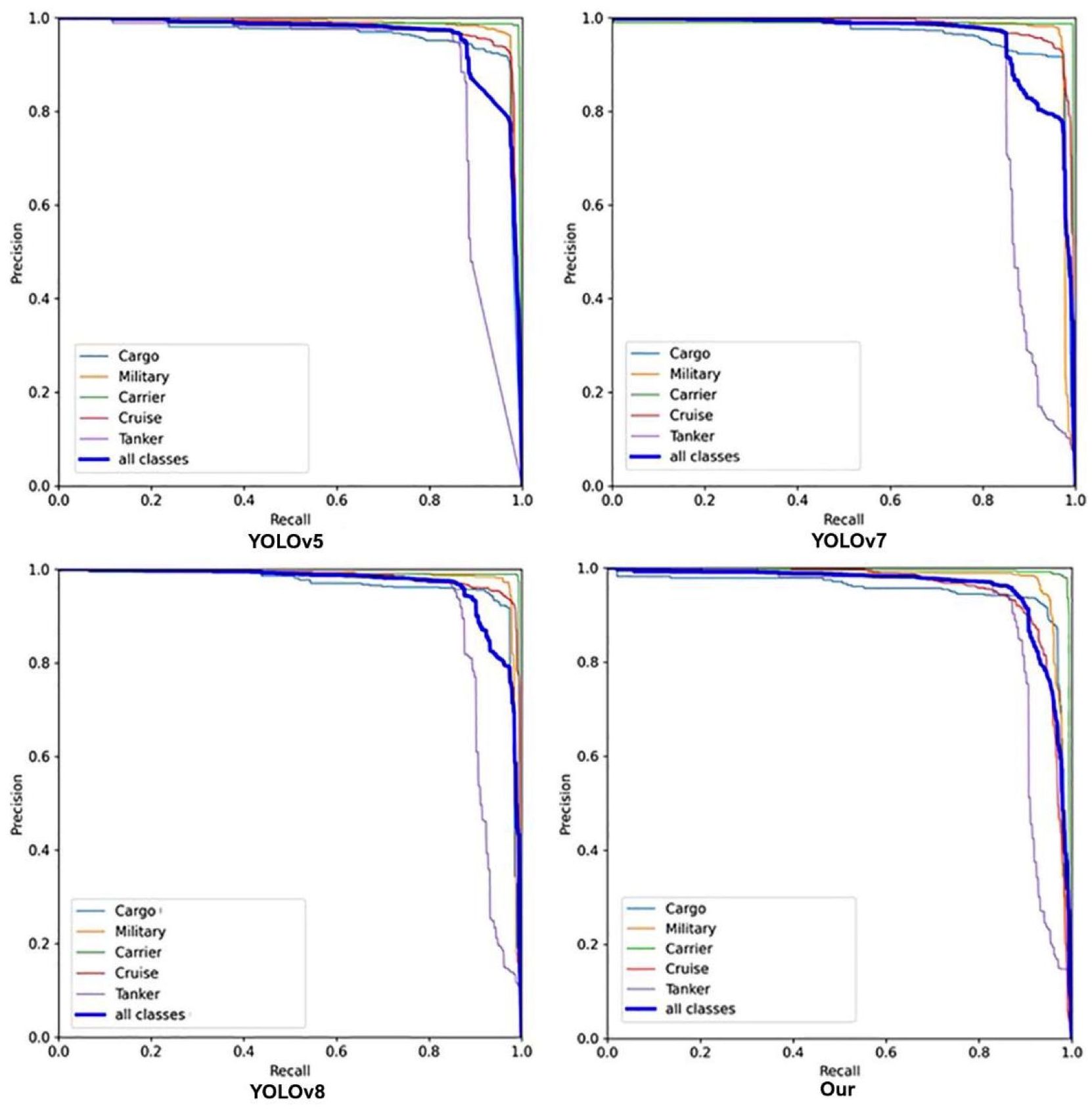

На рисунке 5 показаны кривые (P-R) для YOLOv5, YOLOv7, YOLOv8 и предложенного алгоритма. Кривые P-R представляют собой предсказания положительных образцов тестового набора при различных пороговых значениях. Чем больше площадь, занимаемая кривой P-R и осью координат, тем выше точность и отзыв алгоритма обнаружения. Приведенные данные показывают, что предложенный алгоритм в данной работе лучше, чем три алгоритма YOLOv5, YOLOv7 и YOLOv8 с точки зрения эффективности процесса обнаружения.



Рис. 5. Отношение значений P-R различных алгоритмов

Fig. 5. The ratio of P-R values ​​of different algorithms



Заключение

В статье осуждается задача распознавания надводных объектов по данным видеонаблюдения. Предполагается, что видеонаблюдение осуществляется с бортовой камеры БПЛА в условиях плохой видимости. Предлагается новый алгоритм обработки видеоданных, использующий технологии вейвлетных нейронных сетей, YOLO и механизм внимания. Проведенные вычислительные эксперименты показывают эффективность предложенных алгоритмических решений.
